單片機無線串行接口電路設計

介紹一種采用MICRF102單片發射器芯片、MICRF007單片接收器芯片構成的單片機無線串行接口電路。
關鍵詞：單片機 串行接口 射頻收發器

1 概 述

　　單片機無線串行接口電路由MICRF102單片發射器芯片、 MICRF007單片接收器芯片組成，工作在300~440 MHz ISM頻段；具有ASK調制和解調能力，抗干擾能力強，適合工業控制應用；采用PLL頻率合成技術，頻率穩定性好；接收靈敏度高達 －96 dBm，最大發射功率達－2.5 dBm；數據速率可達2 Kb/s；低工作電壓：4.75~5.5 V；功耗低，接收時電流3 mA，發射時電流7.75 mA，接收待機狀態僅為0.5μA，發射待機狀態僅為1.0μA；可用于單片機之間的串行數據無線傳輸，也可在單片機數據采集、遙測遙控等系統中應用。

2 電路組成及工作原理

2.1 無線發射電路

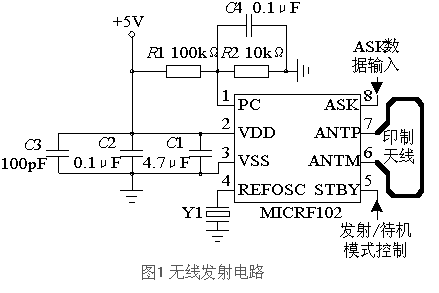

　　無線發射電路如圖一所示，電路以MICRF102為核心。MICRF102是Micrel公司推出的一個單片UHF ASK發射器，采用SOP(M)-8封裝，芯片內包含有：由基準振蕩器、相位檢波器、分頻器、帶通濾波器、壓控振蕩器構成的合成器，發射偏置控制，RF功率放大器，天線調諧控制和變?nèi)?a target="_blank">二極管等電路，是一個真正的"數據輸入－無線輸出"的單片無線發射器件。UHF合成器產生載頻和正交信號輸出。輸入相位信號（I）用來驅動RF功率放大器。天線調諧正交信號（Q）用來比較天線信號相位。天線調諧控制部分檢測天線通道中發射信號的相位和控制變?nèi)荻O管的電容，以調諧天線，實現天線自動調諧。功率放大器輸出受發射偏置控制單元控制。ASK/OOK調制，提供低功耗模式，數據傳輸速率為20 kb/s。

　　使用中應注意的問題是：（1）REFOSC（引腳4）是基準振蕩端，連接晶振到地，或采用AC耦合方式輸入峰-峰值為0.5 V的時鐘脈沖。發射頻率是基準振蕩器頻率的32倍：基準振蕩頻率×32=發射頻率。如果使用外接時鐘信號，須采用AC耦合方式，輸入信號幅度峰-峰值為 200~500 mV。（2）MICRF102使用差分輸出去驅動天線負載。功率放大器輸出級包含有一個變?nèi)荻O管，它自動與天線的電感調諧，以保證諧振在發射頻率上。典型的PCB導線天線的電感與回路的尺寸、天線導線的寬度、PCB銅泊的厚度和接地板的位置有關。設計時一般選擇變?nèi)荻O管的電容值為6.5 pF。天線電感L由公式L=1/(4π2f2C)計算。（3）功率放大器的輸出功率與PC端（引腳1）上的電壓有關。正常工作時，該引腳端上的電壓被設置在0.2~0.4 V之間。PC端上的電壓上升，輸出功率加大；但是，如果PC端上的電壓超過0.4 V，功率放大器被限流，輸出功率不再增加。減少PC端的電壓可降低電源功率消耗，同時也會減少RF輸出功率。（4）STBY端（引腳5）是待機模式控制。接VDD為發射方式，接VSS為待機模式。（5）MICRF102芯片對電源紋波敏感，正確地電源旁路是必需的，一般使用4.7μF、 0.1μF、100 pF 3個電容并聯在VDD和VSS之間。

2.2 無線接收電路

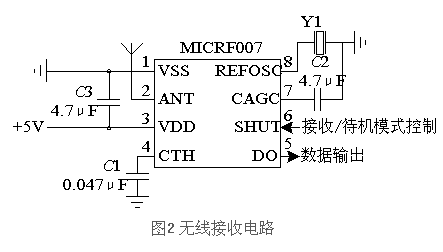

　　無線接收電路如圖2所示，電路以MICRF007為核心。MICRF007是Micrel公司推出的單片UHF ASK/OOK(導通-關斷鍵控)超外差無線電接收芯片。MICRF007采用SOP(M)-8封裝，芯片內電路可分為UHF下變換器、OOK解調器和基準控制三部分。UHF下變換器包含RF放大器、混頻器、中頻放大器、帶通濾波器、峰值檢波器、合成器、AGC控制電路；OOK解調器包含低通濾波器、比較器；基準控制電路包含基準振蕩器和控制邏輯電路。僅需外接2個電容器CAGC和CTH，1個晶振以及電源去耦電容即可構成1個UHF ASK接收器，所有的RF和IF調諧都在芯片內自動完成，是一個真正"無線輸入－數據輸出"的單片器件。

　　MICRF007是標準的窄 RF帶寬的超外差接收器，窄帶寬接收器對RF干擾信號不敏感。RF中心頻率由完全集成的PLL/VCO頻率合成器控制，與基準振蕩器外接晶振有關。中頻帶通濾波器的帶寬為430 kHz，基帶解調器的低通濾波器帶寬為2.1 kHz。接收數字ASK信號，接收器數據傳輸率為2 Kb/s。

　　使用中應注意的是：（1）MICRF007是一個窄帶寬接收器，要求發射電路必須使用SAW或晶振穩頻。（2）如果接收器處于高噪聲環境，在天線ANT 端和VSS之間可以連接一個固定數值的帶通網絡，以提供接收選擇性和輸入過載保護。（3）基準振蕩器可通過REFOSC端（引腳8）外接晶振或輸入時鐘信號。基準振蕩器的頻率fT是外接晶振頻率的64.5倍。對于超外差接收器本機振蕩頻率fLO和發射頻率fTX的差值必須等于中頻的中心頻率。因此，發射器的頻率fTX（即接收器接收頻率）、基準振蕩器頻率fT和本機振蕩器頻率fLO的關系為：fT = fLO/64.5，fLO = fTX±(1.064fTX/390)。（4）SHUT端（引腳6）控制接收器使能，當SHUT端電壓VSHUT為高電平時，芯片進入低功耗待機模式，電流消耗僅為0.5μA；當VSHUT為低電平（下拉到地）時，芯片使能，為接收狀態。（5）CTH端（引腳4）上的解調信號的直流值作為比較器的基準閥值。CAGC端（引腳7）外接電容C2可增加輸入動態范圍。（6）MICRF007芯片對電源紋波敏感，正確地電源旁路是必需的。一般使用4.7μF、 0.1μF、100 pF 3個電容并聯在VDD和VSS之間。

2.3 單片機串行接口電路

　　無線收發電路可以直接與常用的單片機如8051、68HC05、PIC16C5X等連接，實現單片機與單片機之間的串行數據無線傳輸，連接電路如圖3所示。

結束語

　　實驗表明：所設計的單片機串行接口無線收發電路結構簡單、工作可靠，可方便地在單片機與單片機之間，構成一個點對點、一點對多點的無線串行數據傳輸通道。

　　使用中應注意的問題是：① 在發射模式下，通信速率最高為2 Kb/s；發送數據之前須將電路置于發射模式(MICRF102的第5腳STBY = 1)；接收模式轉換為發射模式的轉換時間至少5 ms；可以發送任意長度的數據；發送結束后應將電路置于接收模式(MICRF007的第6腳SHUT = 0)；發射模式轉換為接收模式的轉換時間至少5 ms。② 在待機模式（MICRF102的STBY= 0，MICRF007的SHUT = 1）下，電路不發射/接收數據。設計串行通信程序應考慮：雙方通信的協議，有效數據識別標志，數據的檢錯、糾錯和校驗。
