MAX1441為信號調理集成電路(IC)，支持電容式接近檢測傳感器設計，適用于汽車無源遙控門禁(PKE)及其它系統。MAX1441具有兩個獨立的接觸/接近檢測通道，支持該IC的完備套件包括：集成開發環境MAX-IDE，提供匯編、編譯、用戶界面和閃存編程器功能；例程代碼和典型應用固件；經過完全測試的評估(EV)系統MAX1441EVSYS，包括接口硬件、應用電路和帶兩個觸摸盤的觸摸板；用于生產測試系統的JTAG接口。

　　?生產測試系統需要利用接口板編程、測試包括MAX1441在內的終端產品，有三種方式可供選擇：開發一個定制接口板或從第三方購買JTAG接口板，確認能夠配合MAX1441使用；在MAX1441EVKIT控制電路的基礎上修改跳線設置，然后從評估板取出MAX1441，請參考MAX1441EVKIT數據資料配置MAX1441EVKIT電路板；采用Maxim提供的USB至JTAG接口板MAXQUSBJTAG-KIT。

　　只要電路正常工作，以上三種方式都切實可行。第一種方式，定制接口板或從第三方購買接口板需要用戶參與大量工作、花費大量時間，用戶需要驗證接口板是否與MAX1441兼容并確保可靠通信;第二種方式比較成熟，因為Maxim每塊評估板都在出廠之前經過工廠驗證，對MAX1441的工作和接口功能進行了嚴格測試。但是，這種方法需要改變評估板的設置，每個測試系統都需要一個專用的評估板;第三種方法采用MAXQUSBJTAG-KIT接口板，這種方式非常簡單，容易操作，因為該接口板已經過驗證，確保與MAX1441可靠通信。

　　本文詳細介紹了MAXQUSBJTAG-KIT接口板與MAX1441典型應用電路的連接，這里給出的相關信息適用于任何符合JTAG通信協議的電路板和器件，包括微處理器。

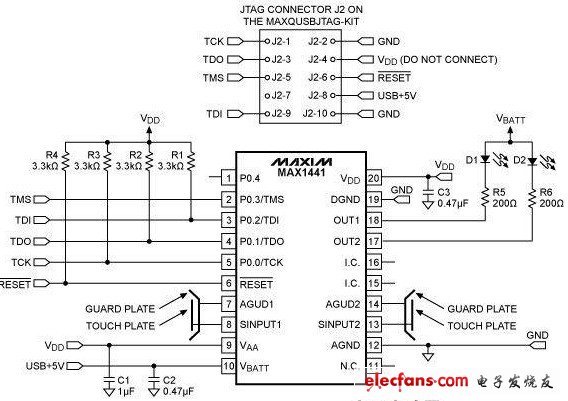

　　圖1所示為MAX1441與MAXQUSBJTAG-KIT板的JTAG接口相連接的應用電路。注意：電路圖中，JTAG線需要上拉電阻，是該應用電路的一部分。通常，上拉電阻是測試系統的一部分，不必在應用電路板上重復安裝上拉電阻。

　　圖1. 連接MAX1441應用電路與MAXQUSBJTAG-KIT板的JTAG接口

　　圖2顯示了相關配置：帶測試插座的應用電路板;連接到MAX1441第二通道輸入的觸摸板;以及連接到計算機(圖中未顯示)的MAXQUSBJTAG-KIT板。注意，應用電路板帶有一個測試插座，用于工程設計，實際應用電路中不需要安裝。

　　圖2. MAX1441應用電路板和MAXQUSBJTAG-KIT連接配置

　　按照圖2搭建設置，運行整個系統。首先，參考MAX1441EVSYS數據資料安裝相關軟件;然后利用MAX1441EVSYS軟件包中的MAX-IDE應用程序作為用戶界面，編程MAX1441;最后，參考MAX1441的數據資料及其它支持文檔，包括：MAXQ?系列用戶指南或針對MAXQ微控制器的用戶指南，對器件進行操作、定義寄存器。

　　MAXQ是Maxim Integrated Products, Inc.的注冊商標。
