VGA（Video Graphics Array）視頻圖形陣列是IBM于1987年提出的一個使用模擬信號的電腦顯示標準。VGA接口即電腦采用VGA標準輸出數據的專用接口。VGA接口共有15針，分成3排，每排5個孔，顯卡上應用最為廣泛的接口類型，絕大多數顯卡都帶有此種接口。它傳輸紅、綠、藍模擬信號以及同步信號（水平和垂直信號）。

　　說到VGA接口，相信很多朋友都不會陌生，因為這種接口是電腦顯示器上最主要的接口，從塊頭巨大的CRT顯示器時代開始，VGA接口就被使用，并且一直沿用至今，另外VGA接口還被稱為D-Sub接口。

　　很多人覺得只有HDMI接口才能進行高清信號的傳輸，但這是一個大家很容易進入的誤區，因為通過VGA的連接同樣可以顯示1080P的圖像，甚至分辨率可以達到更高，所以用它連接顯示設備觀看高清視頻是沒有問題的，而且雖然它是種模擬接口，但是由于VGA將視頻信號分解為R、G、B三原色和HV行場信號進行傳輸，所以在傳輸中的損耗還是相當小的。

　　VGA接口產生原因： 顯卡所處理的信息最終都要輸出到顯示器上，顯卡的輸出接口就是電腦與顯示器之間的橋梁，它負責向顯示器輸出相應的圖像信號。CRT顯示器因為設計制造上的原因，只能接受模擬信號輸入，這就需要顯卡能輸出模擬信號。VGA接口就是顯卡上輸出模擬信號的接口，VGA（Video Graphics Array）接口，也叫D-Sub接口。雖然液晶顯示器可以直接接收數字信號，但很多低端產品為了與VGA接口顯卡相匹配，因而采用VGA接口。

　　15針VGA接口引腳

　　VGA接口針腳定義

　　顯示器接口針腳定義及接法

　　針腳 名稱 描述　　針腳 名稱 描述

　　1 RED 紅色分量信號 9 +5V 電源（未使用）

　　2 GREEN 綠色分量信號 10 GND 地線

　　3 BLUE 藍色分量信號 11 N/C 未使用

　　4 N/C 未使用 12 SDA 串行數據信號

　　5 GND 地線 13 H SYNC 水平同步（行同步）

　　6 GND R 紅色分量地線 14 V SYNC 垂直同步（場同步）

　　7 GND G 綠色分量地線 15 SCL 串行時鐘信號

　　8 GND B藍色分量地線

　　VGA接口15根針，其對應接口定義如下，其下為VGA接頭圖。

　　1紅基色 red

　　2 綠基色 green

　　3 藍基色 blue

　　4 地址碼 ID Bit

　　5 自測試 （ 各家定義不同 ）

　　6 紅地

　　7 綠地

　　8 藍地

　　9 保留 （ 各家定義不同 ）

　　10 數字地

　　11 地址碼

　　12 地址碼

　　13 行同步

　　14 場同步

　　15 地址碼 （ 各家定義不同 ）

　　一般在VGA接頭上，會1，5，6，10，11，15等標明每個接口編號。

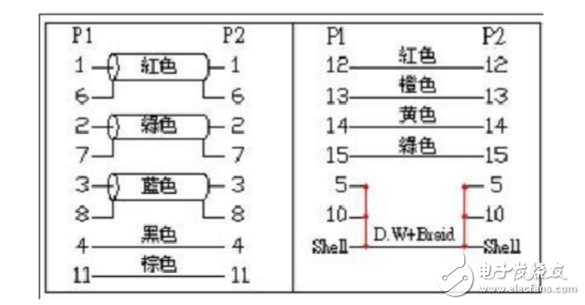

　　普通VGA線焊接方法如下：

　　紅線的芯線 腳 1

　　紅線的屏蔽線 腳 6

　　綠線的芯線 腳 2

　　綠線的屏蔽線 腳 7

　　藍線的芯線 腳 3

　　藍線的屏蔽線 腳 8

　　黑線 腳 10

　　棕線 腳 11

　　黃線 腳 13

　　白線 腳 14

　　外層屏蔽 D15 端殼壓接

　　如果上表中存在沒有標出的接口和線，一律留空，僅焊接以上標出接口和線色。

　　還有一種非常適用的焊接方法：就是在 D15 兩端的 5~10 腳焊接在一起做公共地，紅、綠、藍的屏蔽線絞在一起接到公共地上； 1 、 2 、 3 腳接紅、綠、藍的芯線； 13 接黃線； 14 接白線； 外層屏蔽壓接到 D15 端殼。

　　VGA連接線制作方法

　　1、將投影儀電源線從一分為二兩段。帶插頭的一段插接中控的投影儀電源輸出插座，三根線與所布的中控電源線相連（火線、零線、地線不能接反，特別是地線）；另一段插接投影儀端的電源輸入，并與所布的電源線相連（火線、零線、地線）。

　　2、將原配的RS232控制線一分為二兩段（其中有的中間有三根線，有的有四根線）。兩段線分別與作控制線的雙絞線兩端連接（如果RS232中的線為四根，則與又絞線的四對線對應；如果RS232中的線為三根，則將雙絞線頭中多余的一對線剪斷，再對接，兩端線序相同）。

　　3、視頻線制作簡單，就是同軸線，不要短路或斷路就行。

　　4、VGA線制作：剝開VGA線頭，三根較粗的帶屏蔽的線作紅綠藍三色信號線，分別接1、2、3腳，6、7、8分別接其地線；另外四根細線分別接10、11、13、14腳，其中10腳為地，11腳為空，13腳為行同步，14腳為場同步。最外層的屏蔽線接VGA頭金屬殼。VGA線兩端的線序要一致。制作要細心，不要短路或斷路，焊接動作要快。

　　5、投影銀幕的升降控制線制作原理與投影儀的電源線制作原理基本相同。關鍵是公用的那根線不能錯。在接線時，公用的線接中間的地線先包好，另外兩根線只接，不包，測試沒接反后再包。如果測試過程中出現么向，將兩根線交叉就行，最后包好。

　　6、注意不要將投影儀的電源輸出孔與銀幕的升降控制輸出孔弄混了，出錯會燒機子的
