圖解OrCAD Capture CIS快速放置元器件一招。

OrCAD Capture CIS的cis explorer是一個很好的放置元器件的工具，充分利用cis explorer就可以減少大家自己新建元器件或者查找元器件的工作。

首先OrCAD Capture CIS

首先我們把DISCRETE.OLB這個基本庫加載到庫里，DISCRETE.OLB包含了我們繪制原理圖是的基本元器件共872個零件，存放分立式元件，如電阻，電容，電感，開關，變壓器等常用零件。

而剩下的元器件我們都可以提供cis explorer查找并放置。

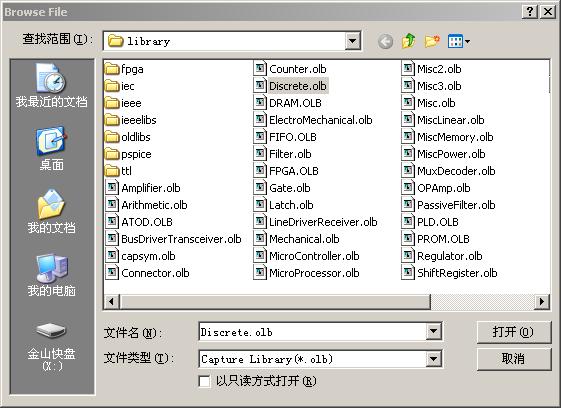

1、打開OrCAD Capture CIS中的原理圖，快捷鍵P調出放置元器件庫對話框，加載DISCRETE.OLB。

這時候就可以放置常用的元器件了。

當然這些元器件都是普通的電容】電阻等等，需要放置運放等等集成IC就無能為力，電容你可以加載或者搜索自帶庫的元器件。

但使用cis explorer的網絡元器件庫，就更加方便明了，還可以直接下載datasheet文件。

在原理圖編輯頁面，快捷鍵Z或者鼠標右鍵選擇“place database part”都這樣打開cis explorer頁面。

在打開的cis explorer頁面中選擇正下方的internet component assistant（ICA），就可以跳出

選擇頁面里的

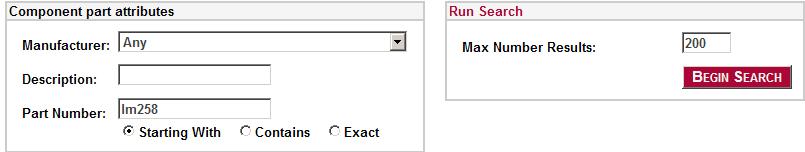

在part number 里輸入你需要查找的元器件，并點擊右邊的begin search 。

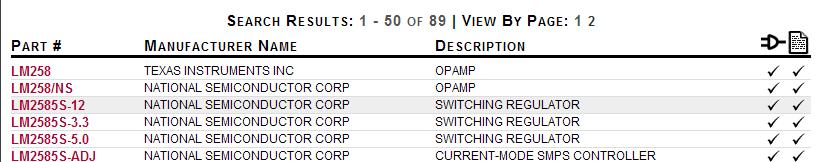

搜索到的內容就顯示在搜索結果頁面

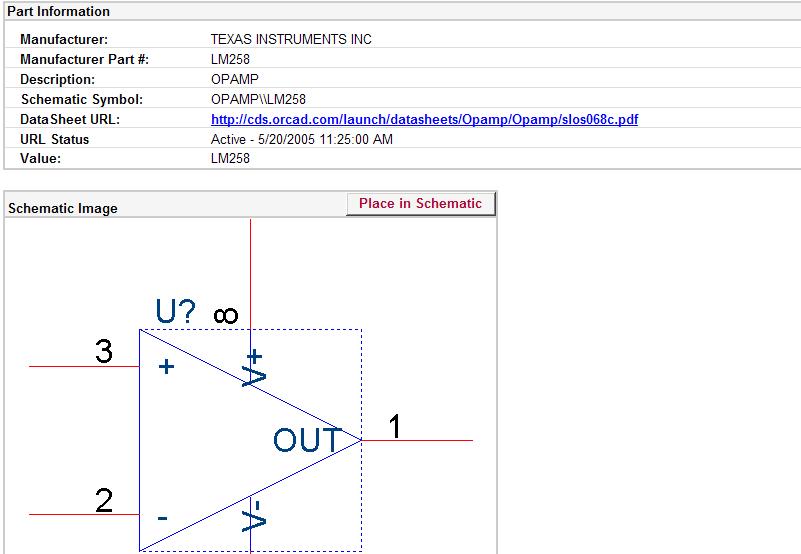

選擇適合你需要的元器件。元器件的原理圖元件和datasheet鏈接，點擊place in schematic就可以放置到你的原理圖中。

選擇保存類型。

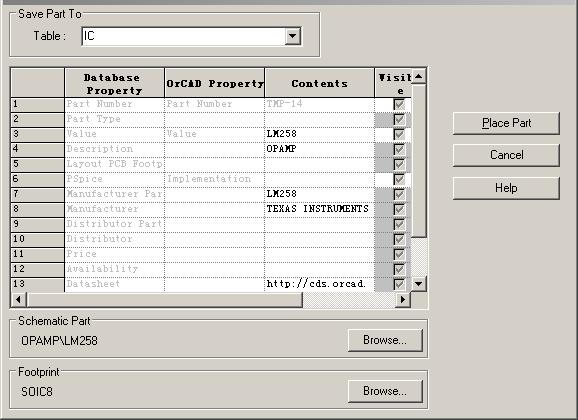

點擊完成，跳出元器件保存對話框。在footprint中可以點擊browse 調出封裝指定

選擇封裝，并點擊Add添加，仔點擊OK。

回到這里點擊placepart就可以放置元器件了。
