SI9114管腳配置圖和內部結構框圖.

SI9114管腳配置圖和內部結構框圖.

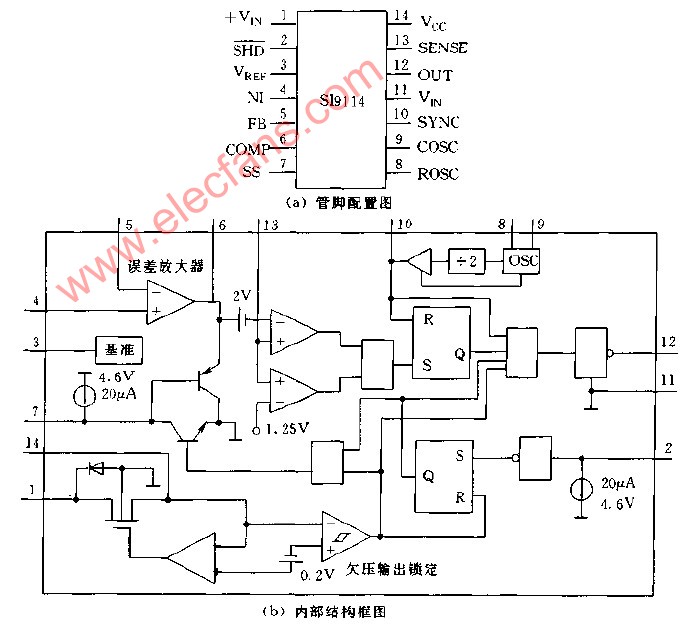

SI3114的管腳配置和內部結構框圖如圖2-40所示，由于PC母線電壓與干線電壓存在MOSFET，如圖2-41所示，當電源剛加上時，MOSTFET導通，從輸入電容Cin來的電流流經電容Cvo，直到Vcc，達到9.2V，然后變換器通過一偏置線圈供給Vcc，使Vcc高達9.2(理想電壓為13V左右)，然后關閉MOSFET，在直流輸入電壓不高及芯片功秏不是很大的情況下，反饋繞組可以不用，此時，預調制器為一輸出電壓是9.2V，且?guī)в?0KC，串聯電阻的線性調制器。

閱讀全文
