晶體管共射極單管交流放大電路實驗
一、實驗目的
??? 1、 學會放大器靜態工作點的調試方法，分析靜態工作點對放大器性能的影響；
2、 掌握放大器電壓放大倍數的測試方法；
??? 3、 熟悉常用電子儀器及模擬電路實驗設備的使用。?
二、實驗內容及步驟
?1．實驗電路
實驗電路如圖1所示。各電子儀器連接時，為防止干擾，各儀器的公共端必須連在一起，同時信號源、交流毫伏表和示波器的引線應采用專用電纜線或屏蔽線，如使用屏蔽線，則屏蔽線的外包金屬網應接在公共接地端上。

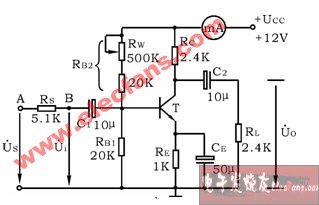

圖1? 共射極單管放大器實驗電路
2．調試靜態工作點 （20分）
（1）?暫不接入交流信號，把一直流電源調到12V；
（2）?將RW調至最大，接入12V直流電源；
（3）?調節RW，使IC＝2.0mA后， 用直流電壓表測量三極管B極、E極和C極對地電壓UB、UE、UC值，記入表1。
表1 實驗數據表一?? （條件：? IC＝2mA? ）
|
測? 量? 值 |
計? 算? 值 | ||||
|
UB（V） |
UE（V） |
UC（V） |
UBE（V） |
UCE（V） |
IC（mA） |
|
? |
? |
? |
? |
? |
? |
3．測量電壓放大倍數? （20分）
(1)? 調節函數信號發生器，使其輸出有效值為10mV，頻率為1KHz的正弦信號；
(2)? 把上述調節好的的正弦信號加在放大器輸入端（B與地），作為ui；
(3)? 用示波器觀察放大器輸出電壓uO波形，在波形不失真的條件下用交流毫伏表測量下述三種情況下的UO值，并用雙蹤示波器觀察uO和ui的相位關系，記入表2，并計算電路的相應電壓放大倍數AV 。
表2 實驗數據表二? （條件：Ic＝2.0mA? Ui＝10mV ）
|
RC（KΩ） |
RL(KΩ) |
Uo(V) |
AV |
觀察記錄一組uO和u1波形 |
|
2.4 |
∞ |
? |
? |
|
|
1.2 |
∞ |
? |
? | |
|
2.4 |
2.4 |
? |
? |
（1）置RC＝2.4KΩ，RL＝∞，Ui=10mV；
（2）用示波器監視輸出電壓波形，在uO不失真的條件下，調節RW，使IC分別為表3中之值，用交流毫伏表分別測出UO值，計算電壓放大倍數AV，記入表3。
表3 實驗數據表三 ?。l件： RC＝2.4KΩ?? RL＝∞?? Ui= 10 mV? ）
|
IC(mA) |
1.5 |
1.8 |
2.0 |
2.5 |
2.8 |
|
UO(V) |
? |
? |
? |
? |
? |
|
AV |
? |
? |
? |
? |
? |
5．觀察靜態工作點對輸出波形失真的影響? （20分）
（1）置RC＝2.4KΩ，RL＝2.4KΩ；
（2）在未接入交流信號時，調節RW使IC＝2.0mA，測出UCE值；
（3）接入交流信號，逐步加大輸入信號，使輸出電壓u0 足夠大但不失真。 然后保持輸入信號不變，分別增大和減小RW，使波形出現失真，繪出u0的波形，并用直流電流表和直流電壓表分別測出失真情況下的IC和UCE值，記入表4中。
表4 實驗數據四??? （條件：RC＝2.4KΩ?? RL＝∞?? Ui＝ mV? ）
|
IC(mA) |
UCE(V) |
u0波形 |
失真情況 |
管子工作狀態 |
|
? |
? |
? |
? | |
|
2.0 |
? |
? |
? | |
|
? |
? |
? |
? |
三、實驗總結 （每題10分，共20分）
1、總結RC，RL及靜態工作點對放大器電壓放大倍數的影響。
2、討論靜態工作點變化對放大器輸出波形的影響。
