實驗? 定時器實驗

一．實驗目的
1．學習8051內部定時器/計數器的使用和編程方法
2．進一步掌握中斷處理程序的編寫方法

二．實驗說明
對內部定時/計數器的編程主要是定時常數的設置和有關控制寄存器的設置。本實驗使用定時器功能產生1秒鐘定時，程序運用定時中斷方式，實現每一秒鐘輸出狀態發生一次反轉，即發光二極管每隔一秒鐘點亮一次。
與定時器有關的寄存器有TMOD（工作方式寄存器）和控制寄存器（TCON）。TMOD用于設置定時器/計數器的工作方式0－3，并確定用于定時還是用于計數。TCON控制定時器的運行或停止，并在定時器溢出時設置相應的標志位，產生定時器中斷。
單片機的定時器作定時功能時，是對機器周期計數。每個機器周期的長度是12個振蕩周期。因為實驗系統采用6MHz的晶振，如采用工作方式2（即8位自動重裝載方式），定時器每隔100uS中斷一次，定時常數可按以下方法計算：
機器周期＝12/6MHz＝2uS
因為（256－定時常數）×2uS＝100uS，因此定時常數＝206。
使用軟件對100uS定時中斷進行計數，每計數10000次，就是1秒鐘。
若采用方式1（即16位定時器模式），定時時間與裝載的定時常數有如下公式：
定時時間＝（65536-定時常數）×機器周期
比如當定時常數設置為55536時，可得到20ms的定時中斷，再用軟件計數50次，同樣可實現1秒定時。
在中斷處理程序中，因為定時常數的設置對中斷程序的運行起到關鍵作用，所以在設置前要先關閉對應的中斷，置數完之后再打開相應的中斷。

三．實驗內容和步驟
1．??使用89C51單片機最小應用系統模塊，P1.0接發光二極管。
2．?安裝好仿真器，用串行數據通信線連接計算機與仿真器，把仿真頭插到模塊的單片機插座中，打開模塊電源，插上仿真器電源插頭。
3．?啟動計算機，打開仿真軟件，進入仿真環境。選擇仿真器型號、仿真頭型號、CPU類型；選擇通信端口，測試串行口功能。
4．?對編寫的源程序進行編譯，下載到單片機中，全速運行程序，若程序無誤，發光二極管隔一秒鐘點亮一次。

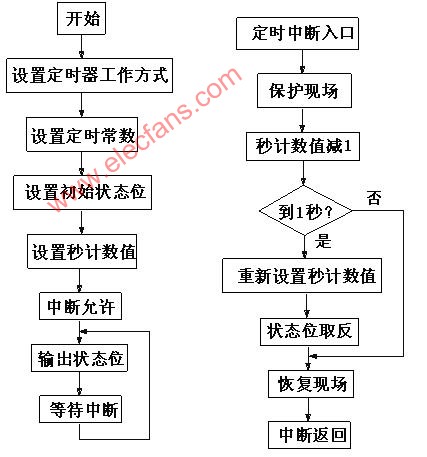

四．程序流程圖
?

五．思考題
影響定時準確度的因素有哪些？如何用單片機實現一個電子時鐘，畫出程序流出圖說明，或給出C51源程序。

?
