項目說明：

本項目基于PIC32MM Curiosity開發板開發智能家居溫濕度計，并加上若干額外模塊，如日歷芯片模塊，雨滴檢測模塊，氣壓模塊，串口藍牙透傳模塊等等，用于擴展該系統的日歷計時，檢測雨量密度，檢測氣壓，與PC機進行串口藍牙通信功能，PC機端使用QT5.9開發上位機程序，顯示從開發板發過來的溫度，濕度，氣壓，雨量數據，并可控制開發板的RGB燈的狀態。

硬件介紹：

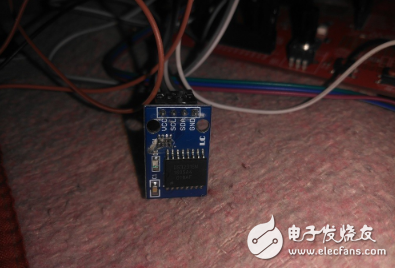

1.日歷芯片模塊DS3231，采用溫度補償晶振，比一般的DS1302芯片精度高得多，多用于電腦主板的日歷芯片，I2C總線通信;

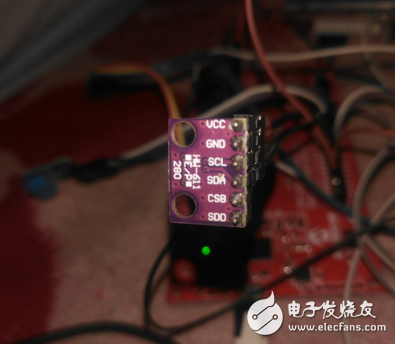

2.氣壓模塊BMP280，常用的檢測大氣壓的模塊，I2C總線通信;

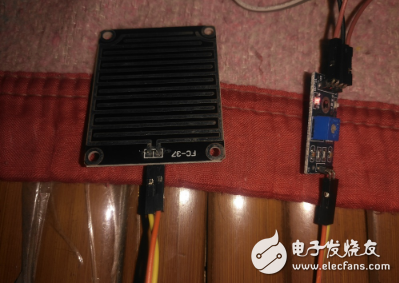

3.雨滴檢測模塊，ADC;

4.藍牙無線串口HC05兩個;

5.SPILCD彩屏，用于顯示歡迎界面及各數據;

6.開發板使用充電寶的5V供電，與電腦沒有任何物理連接。

7.DHT12模塊：

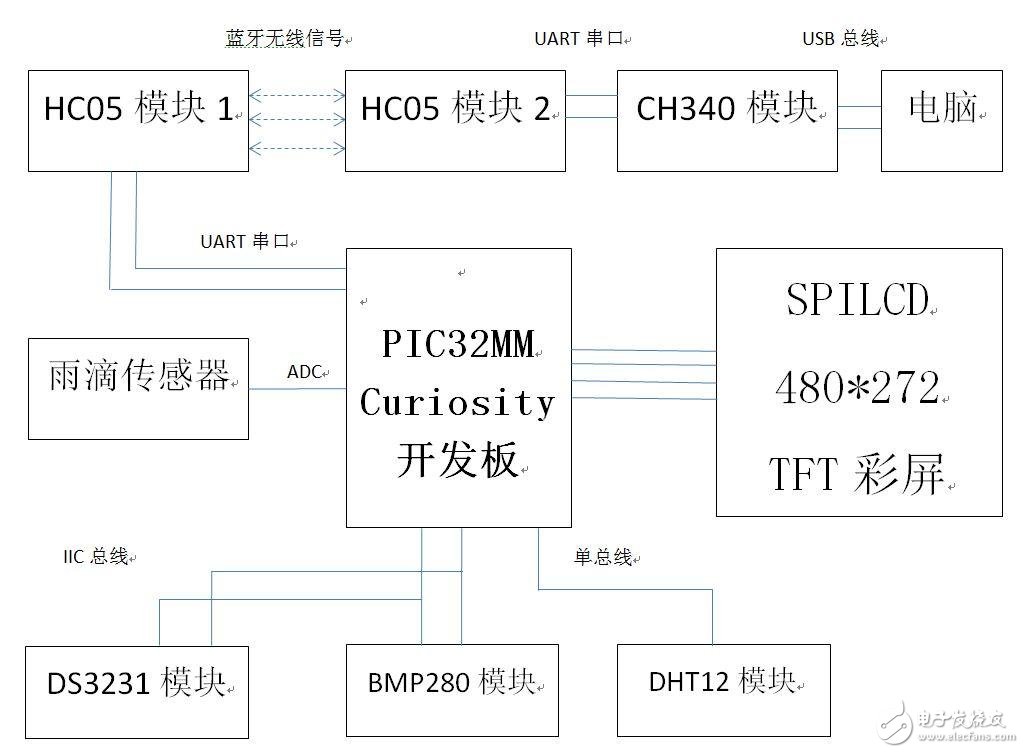

硬件連接：

1.開發板使用模擬I2C總線與DS3231，BMP280連接，兩個器件接的總線為同一組;

2.開發板使用ADC引腳連接雨滴傳感器;

3.開發板使用模擬SPI引腳連接SPILCD彩屏;

4.開發板使用硬件串口連接HC05模塊;

5.開發板使用一根GPIO連接DHT12模塊;

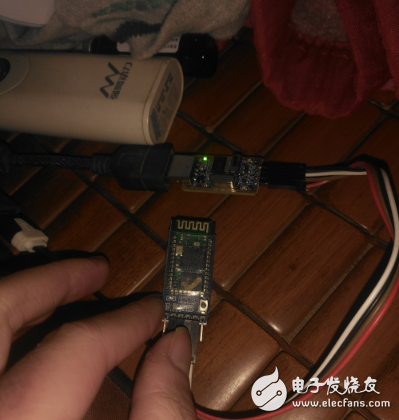

6.藍牙無線串口HC05兩個，一個接到開發板的串口1，一個接到CH340模塊，CH340模塊接到電腦的USB接口上;

串口協議詳細說明及代碼：

串口協議類似于常見的TCP MODBUS協議，發送端和接收端以字節為單位，協議的格式可以完全由自己定義。要注意的是，DIY創客使用自己的協議給自己的板子使用協議是可以自由定義的，包括起始字節，數據字節，命令字節，結束字節等等，但是，如果是工業用的通信，則協議由各方協商好，必須遵守某種規則，個人或單位不得隨意修改。

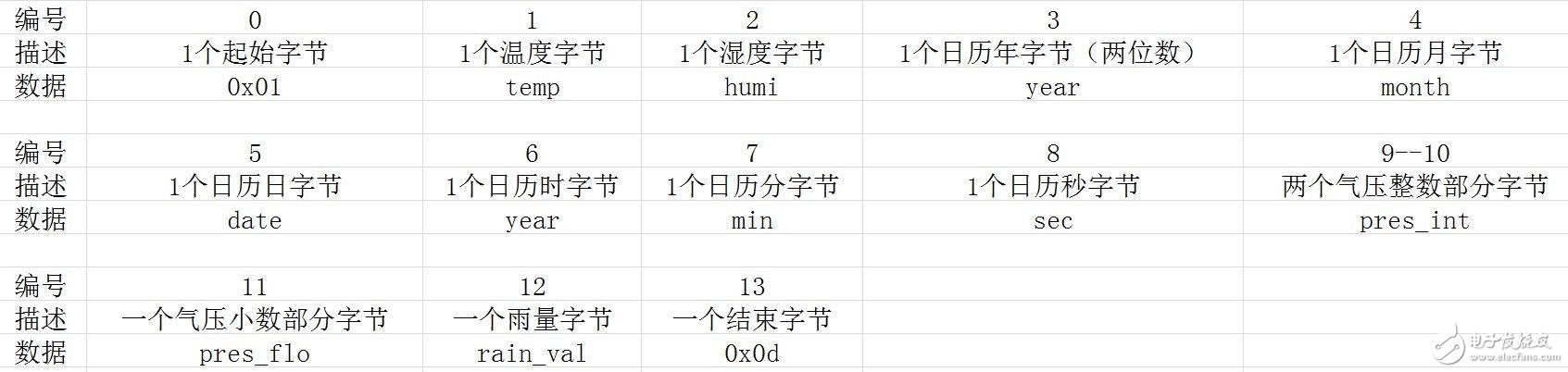

開發板端 - >電腦端串口數據協議格式：

開發板端（發送端）：

buf2[0]=1,buf2[1]=temp,buf2[2]=humi;

電腦端（接收端）：

void MainWindow::Timer_Update()

{

readComString=serial->readAll();

if(readComString!=0&&readComString.data()[13]==0x0d)

{

ui->PGB1->setValue(readComString.data()[1]);

ui->PGB2->setValue(readComString.data()[2]);

qs1.sprintf("%02d-%02d-%02d",readComString.data()[3],

readComString.data()[4],readComString.data()[5]);

qs2.sprintf("%02d:%02d:%02d",readComString.data()[6],

readComString.data()[7],readComString.data()[8]);

pres_int=readComString.data()[9]<<8|readComString.data()[10];

pres_flo=readComString.data()[11];

qs3.sprintf("%d.%2d帕",pres_int,pres_flo);

rain=readComString.data()[12];

qs4.sprintf("密度%04d",rain);

ui->LCDN1->display(qs1);

ui->LCDN2->display(qs2);

ui->TL7->setText(qs3);

ui->TL9->setText(qs4);

}

serial->flush();

}

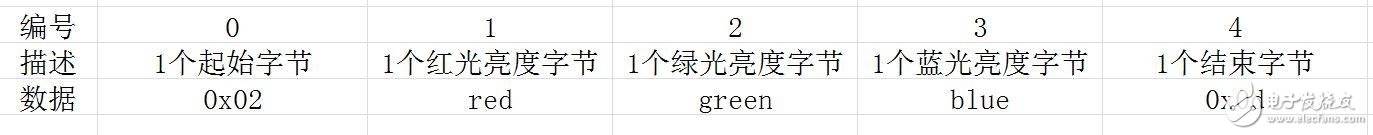

電腦端 - >開發板端串口數據協議格式：

電腦端（發送端）：

void MainWindow::on_HS2_valueChanged(int value)

{

qDebug()<

green=value;

qba1[0]=2;

qba1[1]=red*2;

qba1[2]=green*2;

qba1[3]=blue*2;

qba1[4]=0x0d;

serial->write(qba1.data());

}

開發板端（接收端）：

UART1_ReadBuffer(buf1,10);

LED_RGB_Set(LED_RGB_LD3,buf1[1]*5,buf1[2]*5,buf1[3]*5);

QT程序截圖（注：界面的日期和時間是開發板的日期和時間，并非電腦的系統日期時間）：

詳細代碼與演示效果

請移步：基于PIC32MM Curiosity開發板開發智能家居溫濕度計
