MAX9708立體聲D類放大器 、20W/40W、無需濾波的擴展頻譜單聲道
MAX9708概述
MAX9708單聲道/立體聲、D類音頻功率放大器能向8Ω立體聲負載提供高達2 x 21W功率，或向單聲道4Ω負載提供高達1 x 42W功率，效率高達87%。MAX9708兼具D類放大器的效率和AB類放大器的性能，無需大體積散熱器，降低了功耗。MAX9708采用+10V至+18V單電源供電，可驅動BTL配置的負載。
MAX9708提供兩種調制模式：固定頻率調制(FFM)模式和擴譜(SSM)模式，擴譜模式降低了EMI輻射。MAX9708可同步至600kHz至1.2MHz的外部時鐘。利用同步輸出，多個器件可在系統中級聯應用。
該器件具有全差分輸入、完備的咔嗒聲抑制電路以及4個可選的增益設置(22dB、25dB、29.5dB和36dB)。引腳可編程的過熱標志提供7個不同的熱報警門限。短路保護和熱過載保護防止器件在故障狀態下受損。
MAX9708采用56引腳TQFN (8mm x 8mm x 0.8mm)和64引腳TQFP (10mm x 10mm x 1.4mm)封裝，工作在-40°C至+85°C的寬溫度范圍。
MAX9708關鍵特性
| 在立體聲模式下，輸出功率為2 x 21W (8Ω負載，THD = 10%) | |
| 在單聲道模式下，輸出功率為1 x 42W (4Ω負載，THD = 10%) | |
| 高達87%的效率 | |
| 免濾波器D類放大器 | |
| 獨特的、專有的擴譜模式 | |
| 可編程增益(+22dB，+25dB，+29.5dB，+36dB) | |
| 高PSRR (在1kHz下，具有90dB) | |
| 差分輸入抑制共模噪聲 | |
| 關斷和靜音控制 | |
| 集成咔嗒聲抑制電路 | |
| 0.1%的低THD+N | |
| 限流和熱保護 | |
| 可編程熱標志 | |
| 同步輸入/輸出 | |
| 可提供熱增強型節省空間的封裝：56引腳TQFN和64引腳TQFP |
MAX9708 應用/使用
汽車
LCD TV
PC/HiFi音頻方案
PDP TV
MAX9708 pdf datasheet (立體聲D類放大器)

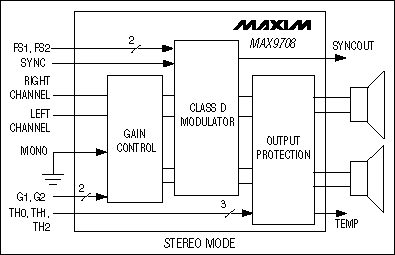

MAX9708應用電路
