LM358 二路通用運算放大器

數據： LM358, LM258, LM158, LM2904 Dual Operational Amplifiers 數據表

描述

這些器件由兩個獨立的高增益頻率補償運算放大器組成，設計用于在寬電壓范圍內采用單電源或分離電源供電。

特性

寬電源范圍
- 單電源：3 V至32 V（LM2904為26 V）
- 雙電源：±1.5 V至±16 V（LM2904為±13 V）
低電源電流漏極，與電源電壓無關：典型值為0.7 mA
寬單位增益帶寬：0.7 MHz
共模輸入電壓范圍包括接地，允許在地面附近直接感應
低輸入偏置和偏移參數
- 輸入失調電壓：3 mV典型A版本：典型值2 mV
- 輸入失調電流：典型值2 nA
- 輸入偏置電流：20 nA典型A版本：15 nA典型值
差分輸入電壓范圍等于最大額定電源電壓：32 V（LM2904為26 V）
開環差分電壓增益：100 dB典型值
內部頻率補償
在符合MIL-PRF-38535的產品上，除非另有說明，否則所有參數均經過測試。在所有其他產品上，生產加工不一定包括所有參數的測試。

參數與其它產品相比?通用運算放大器

?
Number of Channels (#)
Total Supply Voltage (Min) (+5V=5, +/-5V=10)
Total Supply Voltage (Max) (+5V=5, +/-5V=10)
GBW (Typ) (MHz)
Slew Rate (Typ) (V/us)
Rail-to-Rail
Vos (Offset Voltage @ 25C) (Max) (mV)
Iq per channel (Typ) (mA)
Vn at 1kHz (Typ) (nV/rtHz)
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
Offset Drift (Typ) (uV/C)
Features
Input Bias Current (Max) (pA)
CMRR (Typ) (dB)
Output Current (Typ) (mA)
Architecture
?

LM358	LM258	LM2904	LM2904-Q1	LM2904V	LM324
2 ? ?	2 ? ?	2 ? ?	2 ? ?	2 ? ?	4 ? ?
3 ? ?	3 ? ?	3 ? ?	3 ? ?	3 ? ?	3 ? ?
32 ? ?	32 ? ?	26 ? ?	26 ? ?	32 ? ?	32 ? ?
0.7 ? ?	0.7 ? ?	0.7 ? ?	0.7 ? ?	0.7 ? ?	1.2 ? ?
0.3 ? ?	0.3 ? ?	0.3 ? ?	0.3 ? ?	0.3 ? ?	0.5 ? ?
In to V- ? ?	In to V- ? ?	In to V- ? ?	In to V- ? ?	In to V- ? ?	In to V- ? ?
7 ? ?	5 ? ?	7 ? ?	2 ? ?	2 ? ?	7 ? ?
0.35 ? ?	0.35 ? ?	0.35 ? ?	0.35 ? ?	0.35 ? ?	0.175 ? ?
40 ? ?	40 ? ?	40 ? ?	40 ? ?	40 ? ?	35 ? ?
Catalog ? ?	Catalog ? ?	Catalog ? ?	Automotive ? ?	Catalog ? ?	Catalog ? ?
0 to 70 ? ?	-25 to 85 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	0 to 70 ? ?
PDIP SO SOIC TSSOP VSSOP ? ?	PDIP SOIC VSSOP ? ?	PDIP SO SOIC TSSOP VSSOP ? ?	SOIC TSSOP ? ?	SOIC TSSOP ? ?	PDIP SO SOIC TSSOP ? ?
See datasheet (PDIP) 8SO: 48 mm2: 7.8 x 6.2(SO) 8SOIC: 29 mm2: 6 x 4.9(SOIC) 8TSSOP: 19 mm2: 6.4 x 3(TSSOP) 8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?	See datasheet (PDIP) 8SOIC: 29 mm2: 6 x 4.9(SOIC) 8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?	See datasheet (PDIP) 8SO: 48 mm2: 7.8 x 6.2(SO) 8SOIC: 29 mm2: 6 x 4.9(SOIC) 8TSSOP: 19 mm2: 6.4 x 3(TSSOP) 8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?	8SOIC: 29 mm2: 6 x 4.9(SOIC) 8TSSOP: 19 mm2: 6.4 x 3(TSSOP) ? ?	8SOIC: 29 mm2: 6 x 4.9(SOIC) 8TSSOP: 19 mm2: 6.4 x 3(TSSOP) ? ?	See datasheet (PDIP) 14SO: 80 mm2: 7.8 x 10.2(SO) 14SOIC: 52 mm2: 6 x 8.65(SOIC) 14TSSOP: 32 mm2: 6.4 x 5(TSSOP) ? ?
7 ? ?	7 ? ?	7 ? ?	7 ? ?	7 ? ?	?
Standard Amps ? ?	N/A ? ?	Cost Optimized ? ?	N/A ? ?	N/A ? ?	Standard Amps ? ?
150000 ? ?	150000 ? ?	250000 ? ?	250000 ? ?	250000 ? ?	250000 ? ?
80 ? ?	80 ? ?	80 ? ?	80 ? ?	80 ? ?	80 ? ?
30 ? ?	30 ? ?	30 ? ?	30 ? ?	30 ? ?	40 ? ?
Bipolar ? ?	Bipolar ? ?	Bipolar ? ?	Bipolar ? ?	Bipolar ? ?	Bipolar ? ?

技術文檔

數據手冊（1）

LM358, LM258, LM158, LM2904 Dual Operational Amplifiers 數據表

元器件購買 LM358 相關庫存

運算放大器

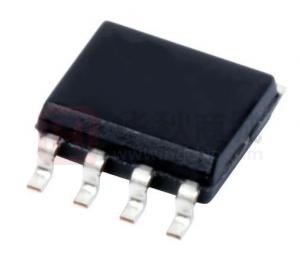

型號：LM358 封裝：SOP8_150MIL

品牌：HX 描述：通用放大器 Vio:2.9~6mV 3V~30V

金額：￥0.16476
去購買
運算放大器

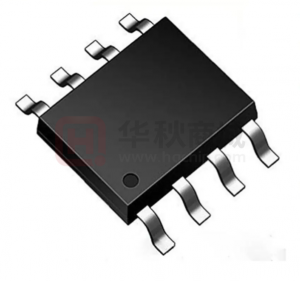

型號：LM358 封裝：SOIC8_150MIL
