LT8641 具 2.5μA 靜態電流的 65V、3.5A 同步降壓型 Silent Switcher

數據:

優勢和特點

  • Silent Switcher? 架構:?
    • 超低 EMI / EMC 輻射
    • 擴頻調頻
  • 在高頻下實現高效率
    • 在 1MHz 時達 95%
    • 在 2MHz 時達 94%
  • 寬輸入電壓范圍:3V 至 65V
  • 3.5A 最大連續輸出,5A 峰值瞬態輸出
  • 超低靜態電流突發模式 (Burst Mode?) 操作
  • 2.5μA IQ (調節 12VIN 至 3.3VOUT)
  • 輸出紋波 < 10mVP-P
  • 快速最小接通時間:35ns
  • 在所有條件下均可提供低壓差:130mV (在 1A)
  • 可在過載情況下安全承受電感器飽和
  • 可調及可同步頻率范圍:200kHz 至 3MHz
  • 峰值電流模式操作
  • 輸出軟起動和跟蹤

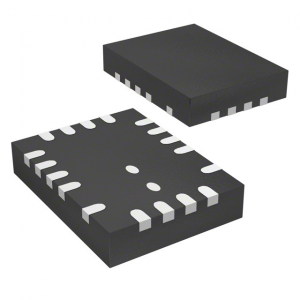

  • 小外形 18 引腳 3mm x 4mm QFN 封裝

產品詳情

LT?8641 降壓型穩壓器采用 Silent Switcher 架構,專為最大限度地降低 EMI / EMC輻射并在高達 3MHz 的頻率下提供高效率而設計。其單片式結構采用 3mm x 4mm QFN 封裝進行組裝,內置了集成型電源開關和所有必要的電路,因而造就了一款 PCB 占板面積極小的解決方案。2.5μA 的超低靜態電流 (當輸出處于全面調節狀態) 可實現那些要求在非常小負載電流條件下獲得最高效率的應用。在任何負載下 (從零電流至滿電流) 皆可保持出色的瞬態響應,而且輸出電壓紋波低于 10mVP-P

LT8641 可在高頻條件下實現高 VIN 至 低 VOUT 轉換,并具有 35ns 的快速最小頂端開關導通時間。器件運作在過載情況下是安全的,即使采用了飽和電感器也不例外。

基本功能內置于器件之中并且簡單易用:一個漏極開路 PG 引腳負責在輸出處于調節狀態時發出指示信號。SYNC/MODE 引腳用于在突發模式、脈沖跳躍或擴頻模式之間做出選擇,另外還實現至一個外部時鐘的同步。軟起動和跟蹤功能通過 TR/SS 引腳來使用。一個準確的使能門限可采用 EN/UV 引腳設定,而一個位于 RT 引腳的電阻器則負責設置開關頻率。


Applications


  • 汽車和工業電源
  • 通用降壓
  • GSM 電源

方框圖
