LTC3615 雙通道、4MHz、3A、同步降壓型 DC/DC 轉換器

數據:

優勢和特點

  • 高效率:達 94%
  • 具 2 x 3A 輸出電流能力的雙路輸出
  • 低輸出紋波突發模式 (Burst Mode?) 操作:IQ = 130μA
  • 2.25V 至 5.5V 輸入電壓范圍
  • ±1% 輸出電壓準確度
  • 輸出電壓低至 0.6V
  • 開關引腳上的可編程轉換速率
  • 低壓差操作:100% 占空比
  • 停機電流:≤1μA
  • 可調開關頻率:高達 4MHz
  • 內部或外部補償
  • 可選的脈沖跳躍 / 強制連續 / 具可調突發箝位的突發模式操作
  • 可任選的有源電壓定位 (AVP) 和內部補償
  • 通道之間的 0° / 90° / 180° (LTC3615) 或 140° / 180° 可選相移
  • 固定內部和可編程外部軟起動
  • 準確的啟動跟蹤能力
  • DDR 存儲模式的 IOUT = ±1.5A

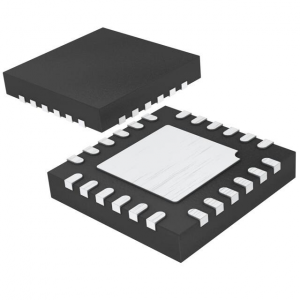

  • 采用 4mm x 4mm QFN-24 封裝和 TSSOP-24 封裝

?

產品詳情

LTC?3615 / LTC3615-1 是一款雙通道、3A、同步降壓型穩壓器,采用一種電流模式、恒定頻率架構。DC 電源電流僅為 130μA (在無負載時執行突發模式操作),并保持了輸出電壓,在停機模式中降至零電流。2.25V 至 5.5V 的輸入電源范圍使器件非常適合于單節鋰離子電池應用。100% 占空比能力可提供低壓差操作,從而延長了電池供電式系統中的工作時間。
該器件的工作頻率可在外部設置至高達 4MHz,因而允許使用小的表面貼裝型電感器。在兩個通道之間可以選擇 0°、90° 或 180° (LTC3615) 或 140° / 180° (LTC3615-1)?相移,以在雙通道 3A 或單通道 6A 輸出配置中最大限度地減小輸入電流紋波和輸出電壓紋波。可編程轉換速率限制功能降低了 EMI,而且可運用高達 4MHz 的外部同步。

內部同步開關提升了效率,并免除了增設外部箝位二極管的需要,從而節省了外部組件和板級空間。
LTC3615 / LTC3615-1 采用無引線 24 引腳 4mm x 4mm QFN 封裝和耐熱性能增強型 24 引腳 TSSOP 封裝。

?


應用


  • 負載點電源
  • 分布式電源
  • 便攜式計算機系統
  • DDR 存儲終端
  • 手持式設備

?

方框圖









技術文檔

數據手冊(1)
