ADP1613 650 kHz /1.3 MHz升壓PWM DC-DC開關轉換器，電流限值為2.0 A

數據：

優勢和特點

ADP1612
電流限值：1.4 A
輸入電壓：1.8 V（最小值）
ADP1613
電流限值：2.0 A
輸入電壓：2.5 V（最小值）
引腳可選的PWM頻率：650 kHz或1.3 MHz
可調輸出電壓最高可達20 V

可調軟啟動
欠壓閉鎖
熱關斷
8引腳MSOP封裝

產品詳情

ADP1612/ADP1613 均為升壓DC-DC開關轉換器，集成了電源開關，能夠提供高達20 V的輸出電壓。兩款器件的封裝高度均不到1.1 mm，特別適合空間受限的應用，例如便攜式設備或薄膜晶體管(TFT)液晶顯示器(LCD)等。

ADP1612/ADP1613以電流模式脈沖寬度調制(PWM)方式工作，功效比最高可達94%。可調軟啟動可以防止器件啟用時的涌入電流。引腳可選的開關頻率和PWM電流模式架構能提供出色的瞬態響應及簡便的噪聲濾波，并且允許使用節省成本的小型外部電感和電容。其它重要特性包括欠壓閉鎖(UVLO)、熱關斷(TSD)和邏輯控制使能。ADP1612/ADP1613提供8引腳無鉛MSOP封裝。

應用

TFT LCD 偏置電源

便攜式應用

工業/儀器設備

方框圖

技術文檔

數據手冊（0）

元器件購買 ADP1613 相關庫存

DC-DC電源芯片

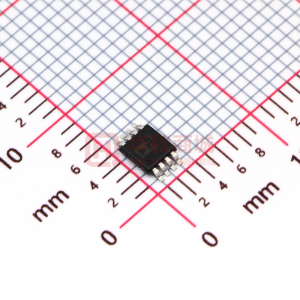

型號：ADP1613ARMZ-R7 封裝：MSOP8_3X3MM

品牌：ADI 描述：功能類型：升降壓型輸入電壓：2.5~5.5V 輸出電壓：2.5~20V 輸出電流(最大值)：2A

金額：￥3.58400
去購買
