LTC3521 1A 降壓-升壓型 DC/DC 和雙通道 600mA 降壓型 DC/DC 轉換器

數據:

優勢和特點

  • 三個高效率 DC/DC 轉換器:
    • 降壓-升壓 (VOUT:1.8V 至 5.25V,IOUT:1A)
    • 雙通道降壓 (VOUT:0.6V 至 VIN,IOUT:600mA)
  • 1.8V 至 5.5V 輸入電壓范圍
  • 可利用引腳來選擇突發模式 (Burst Mode?) 操作
  • 突發模式操作中的總靜態電流為 30μA
  • 獨立的電源良好指示器輸出
  • 集成軟起動功能
  • 熱保護和過流保護
  • 停機模式的靜態電流 <2μA

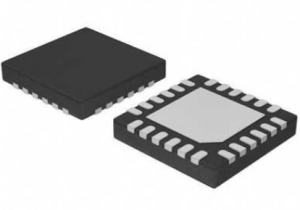

  • 小外形 4mm x 4mm QFN 封裝和耐熱性能增強型 TSSOP 封裝

?

產品詳情

LTC?3521 集成了一個 1A 降壓-升壓型 DC/DC 轉換器和雙通道 600mA 同步降壓型 DC/DC 轉換器。1.1MHz 的開關頻率最大限度地縮減了解決方案的占板面積,并保持了高效率。所有三個轉換器均具有軟起動和內部補償功能,旨在盡可能地壓縮解決方案的占板面積并簡化設計過程。

降壓型轉換器是電流模式控制的,并利用一個內部同步整流器來改善效率。降壓型轉換器支持 100% 占空比操作以延長電池的使用壽命。如果 PWM 引腳保持于低電平,則在重負載時,降壓型轉換器將自動地從突發模式操作切換至 PWM 模式。當 PWM 引腳被保持于高電平時,降壓型轉換器將處于低噪聲的 1.1MHz PWM 模式。

降壓-升壓型轉換器提供了連續導通操作模式,旨在最大限度地提高效率,并實現噪聲的最小化。在輕負載條件下,可使降壓-升壓型轉換器執行突發模式操作,以改善效率并減小無負載待機電流。

LTC3521 在所有的轉換器上均提供了電流 <2μA 的停機模式、過熱停機和電流限制保護功能。LTC3521 采用 24 引腳 0.75mm x 4mm x 4mm QFN 封裝和 20 引腳耐熱性能增強型 TSSOP 封裝。

?


應用


  • 條形碼閱讀器
  • 醫療儀器
  • 手持終端
  • PDA、手持式 PC
  • GPS 接收器

?

方框圖
