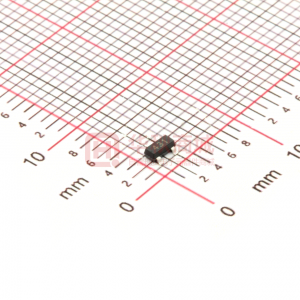

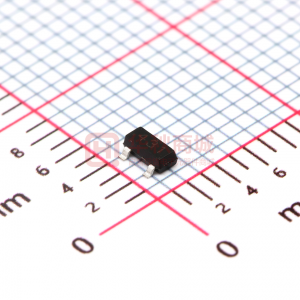

TL431 TL431是可控精密穩壓源。它的輸出電壓用兩個電阻就可以任意的設置到從Vref(2.5V)到36V范圍內的任何值。

數據:

產品信息

TL431、A、B集成電路是三端可編程并聯穩壓二極管。這些單片集成電路參考電壓作為一個低溫度系數齊納工作,可從V編程。

36伏與兩個外部電阻器。這些器件具有1 mA至100 mA的寬工作電流范圍,典型的動態阻抗為0.22。

這些參考的特性使它們?cè)谠S多應用中如齊納二極管、電源和運算放大器電路的齊納二極管的優良替代。2.5 V基準使得從5 V邏輯電源獲得一個穩定的參考是方便的,并且由于TL431,A,B作為并聯穩壓器工作,它可以被用作正電壓或負電壓基準。

·可編程輸出電壓為36伏

·電壓基準容差:+/- 0.4%,Typ@ 25°C(TL43B)

·低動態輸出阻抗,0.22

·典型

·1 mA至100 mA的下沉電流能力

·相當于50 ppm/°C的全范圍溫度系數

·在全額定工作溫度范圍內運行的溫度補償

·低輸出噪聲電壓

·無鉛封裝可用


優勢特點

封裝:

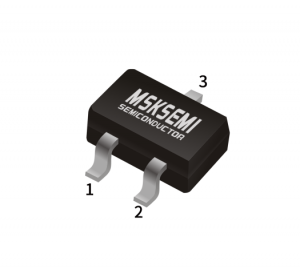

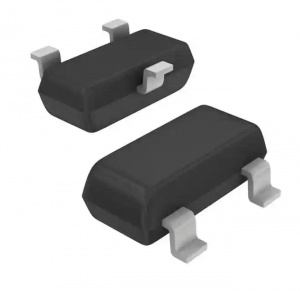

TL431是一種并聯穩壓集成電路。因其性能好、價格低,因此廣泛應用在各種電源電路中。其封裝形式與塑封三極管9013等相同,如圖a所示。同類產品還有圖b所示的雙直插外形的。

封裝形式:TO - 92、SOT - 89、SOT - 23

特點:

1. 輸出電壓最高到 40V

2. 動態輸出阻抗低,典型值為 0.2Ω

3. 陰極電流能力為 0.1mA~100mA

4. 全溫度范圍內溫度特性平坦,典型值為 50ppm/℃

5. 噪聲輸出電壓低

6. 快速開態響應

7. ESD 電壓為 2000V

輸出電壓計算公式:UO=2.5*{1+(R1/R2)}




規格參數

參數和特性:

三端可調分流基準源

可編程輸出電壓:2.495V~36V

電壓參考誤差:±0.4% ,典型值@25℃(TL431B)

低動態輸出阻抗:0.22Ω(典型值)

溫度補償操作全額定工作溫度范圍

負載電流1.0毫安--100毫安。

全溫度范圍內溫度特性平坦,典型值為50 ppm/℃,

最大輸入電壓為37V

最大工作電流150mA

內基準電壓為2.495V(25°C)


電路圖、引腳圖和封裝圖

技術文檔

數據手冊(1) 相關資料(9)
元器件購買 TL431 相關庫存
