型號簡介

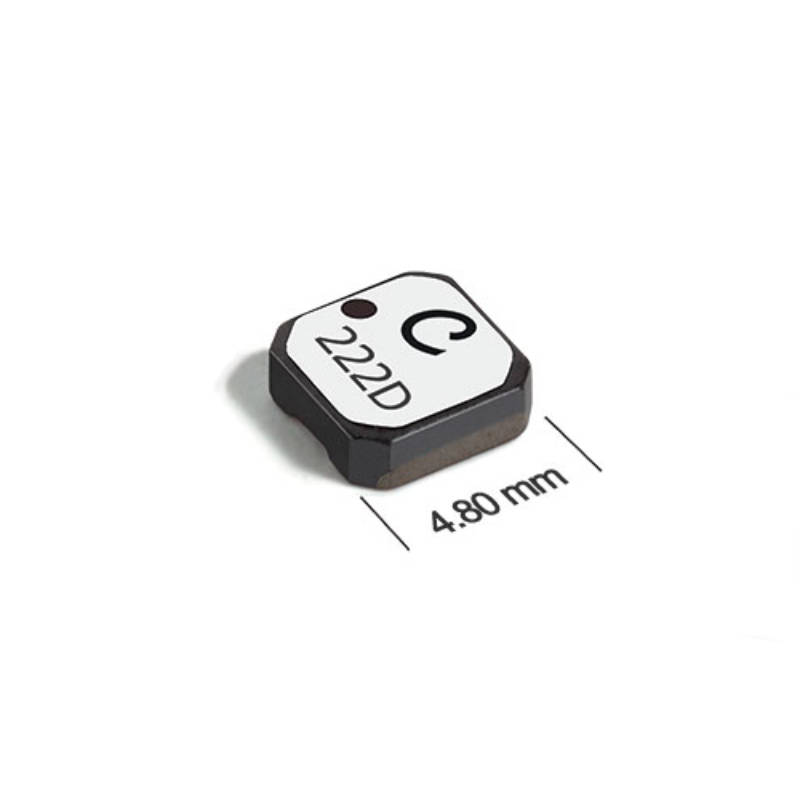

LPS5015-185是Coilcraft的一款電感器。這款電感器的電感值范圍：10-2200微亨，電流額定值最高可達2200mA。 腳距：5mm x 5mm，高度低于1.5mm。 具有低DCR，優秀的電流處理能力。 環保：RoHS符合，無鹵素。 端接：RoHS無鉛，鎳底鍍銀，也提供其他端接選項。 封裝：1000個/7寸卷，3500個/13寸卷。 應用環境溫度范圍：-40°C至+85°C，最大溫度不超過+125°C。 其他特性：耐焊接熱，防潮等級1，可通過PCB清洗測試，推薦使用5mm直徑的吸嘴 該系列產品具有小型封裝，低DCR和優秀的電流處理能力，適用于各種電源和DC-DC轉換器設計。
型號參數
- 電感量范圍：1.0-2200μH，公差±20%。
- 直流電阻范圍：0.05-15Ω。
- 自諧振頻率范圍：44-12MHz。
- 最大直流飽和電流Isat范圍：0.15-28A。
- 最大額定電流Irms范圍：0.33-36A。
- 電感量隨溫度變化范圍：25°C時，典型值0.9-1.05μH；85°C時，最大值0.15-0.150μH。
- 額定電流隨溫度變化范圍：25°C時，典型值0.70-0.83A；85°C時，最大值0.50-0.70A。
- 工作溫度范圍：-40°C至+85°C。
- 最大溫度范圍：+125°C。
- 超溫降額：超過85°C時，每增加1°C，電流減半。
- 阻抗隨頻率變化范圍：1MHz時，典型值3.2-15Ω；10MHz時，典型值0.9-1.05Ω。
- 電感量隨電流變化范圍：1A時，典型值3.3-3300μH；10A時，典型值0.15-1.05μH。
