--- 產品參數 ---
- 型號 IP2348
- 品牌 INJOINIC/英集芯
- 封裝 QFN28
- 針腳 28
- 工作溫度 -40℃~85℃
- 輸入耐壓 36V
- 電池?cái)?shù) 1~6串
- 充電電流 4A~8A
- 開關頻率 1MHz
- 其他服務 技術支持
--- 產品詳情 ---
英集芯 IP2348 是一款多節鋰電池同步降壓充電管理芯片,具備高集成度、高性能和豐富的功能特性,適用于多種便攜式電子設備。
主要特點
1、高電壓支持
支持高達 36V 的輸入電壓,兼容多種適配器輸入,適應不同應用場景。
可為 1~6 節串聯鋰電池 提供同步降壓充電,滿足多電池組設備的充電需求。
2、高效充電管理
采用同步降壓架構,提升充電效率,降低功耗。
支持 混合動力升壓模式,輸出電壓范圍為 4.5V~36V,可為系統提供穩定供電。
3、靈活的路徑管理
支持電池和適配器混合供電,優化能量分配,提升系統效率。
適配器和電池供電路徑可獨立管理,支持帶死區的路徑切換,增強系統可靠性。
4、高精度與可配置性
充電電壓精度可達 ±0.5%,輸入/充電/放電電流精度為 ±3%,確保充電過程安全可靠。
支持通過外部引腳和出廠設定靈活配置充電參數(如充電電流、輸入電流限制等),適應不同應用需求。
5、多重保護機制
集成輸入過壓、過流保護,輸出過壓、過流保護,NTC 高低溫保護,充電超時保護,以及結溫 OTP 保護,全面保障設備和電池安全。
6、狀態指示與反饋
提供充電狀態指示(CHG_STAT)和輸入適配器狀態指示(ACOK),方便用戶實時監控充電狀態。
7、支持 JEITA 充電
支持外部 NTC 傳感器的 5 段式 JEITA 充電,確保電池在安全溫度范圍內充電。
8、支持多種鋰電充電特性
支持 0V 充電、預充電、快充電、充飽和復充電等特性,滿足不同電池狀態下的充電需求。
技術參數
封裝:QFN28(28 引腳)
工作溫度:-40℃ ~ 85℃
開關頻率:400kHz、600kHz、800kHz 和 1MHz(可出廠設定)
充電電流:4A ~ 8A(可配置)
電池節數:1 ~ 6 節
應用領域
便攜式設備:掃地機器人、電動工具、對講機、園林工具等。
消費電子:平板電腦、筆記本電腦等。
其他應用:任何需要多節鋰電池充電管理的場景。
優勢總結
高集成度:集成充電 N+N 開關 MOSFETs 和路徑管理驅動,減少外部元件,簡化設計。
高可靠性:完善的保護功能和狀態指示,確保設備和電池安全。
靈活性:支持多種充電參數配置,適應不同應用需求。
高效能:同步降壓架構和混合動力升壓模式,提升系統效率和供電穩定性。
典型應用案例
掃地機器人:IP2348 可為掃地機器人提供高效的鋰電池充電管理,支持多電池組串聯,確保長時間穩定運行。
電動工具:在電動工具中,IP2348 可實現高電壓輸入和高效充電,提升工具的續航能力和使用體驗。


為你推薦
-

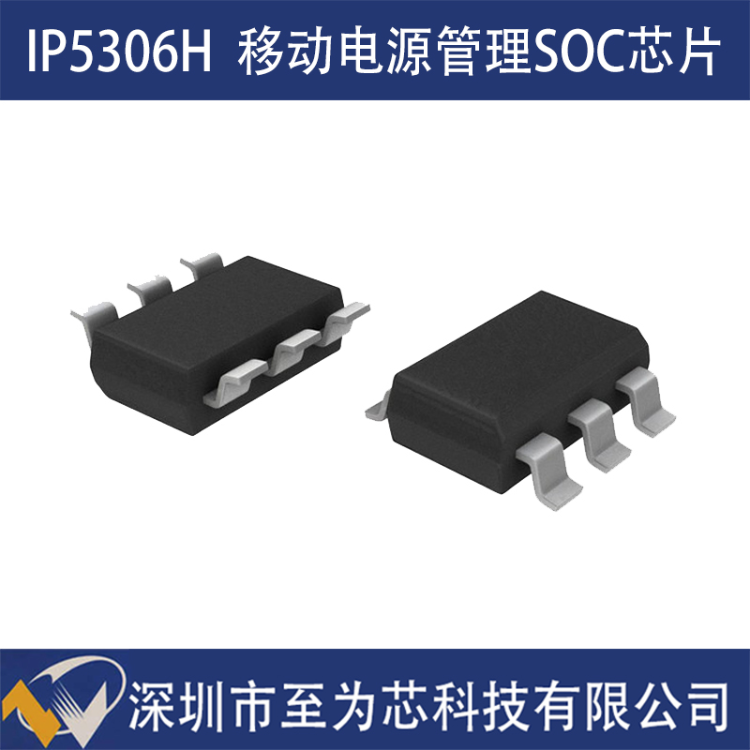

IP5306H 英集芯 移動電源SOC芯片 2.4A同步升壓轉換 2.1A同步充電2025-06-11 10:16
