PA-2G18G-43-5-40-SFF-2
高功率放大器

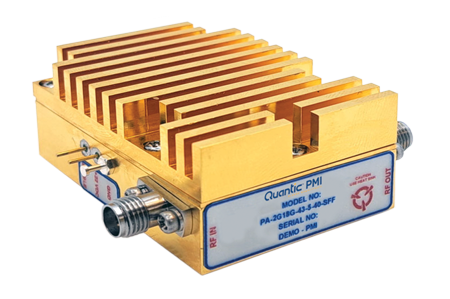

Quantic PMI 型號 PA-2G18G-43-5-40-SFF-2 是一款高功率放大器 Quantic PMI 的新型高功率放大器專為實現 3.5 dB 的超低噪聲系數和 40 dBm (10 W) 的 Psat 而設計。 8 至 12 GHz 頻率范圍內具有 +43 dB 的高增益和 ±1.5 dB 增益平坦度。 該型號具有 SMA 連接器和 1.3” x 1.8” x 0.88” 的超小型封裝。 可選型號PA-2G18G-43-5-40-SFF-HS配有散熱器和 120 Vac 冷卻風扇。
產品規格
| 一般參數： | |
|---|---|
| 地位： | 積極的 |
| 頻率范圍： | 2 至 18 GHz |
| 輸入功率： | 最大 20 dBm |
| 飽和輸出功率： | 40 dBm（10 W）典型值 |
| 獲得： | 典型值 43 dB，最小值 39 dB |
| 輸入駐波比： | 最大2.0:1 |
| 輸出駐波比： | 最大2.0:1 |
| 直流電源電壓： | +22伏直流電 |
| 射頻連接器輸入/輸出： | SMA 母頭可拆卸 |
| 結束： | 鍍金 |
| 噪聲系數： | 最大 5.0 分貝 |
| 重量： | 最大 2.0 盎司（不含散熱器） |
| 環境評級： | |
| 工作溫度： | -40°C 至 +85°C |
| 非工作溫度： | -55°C 至 +125°C |
| 濕度： | MIL-STD-202，方法 103B 條件乙 |
| 震驚： | MIL-STD-202，方法 213B 條件乙 |
| 振動： | MIL-STD-202，方法 204D 條件乙 |
| 高度： | MIL-STD-202，方法 105C 條件乙 |
| 溫度循環： | MIL-STD-202，方法 107D 條件一個 |
