--- 產品參數 ---
- 型號 VMC
--- 產品詳情 ---
前言
二次元影像測量?jī)x使用教程包括垂直度補償:垂直度補償一般是在玻璃尺補償完成之后再做,使用垂直度補償機器鏡頭倍率最好在3倍及以上。
武漢易之測儀器提供的二次元影像測量?jī)x使用教程:
垂直度補償
垂直度補償一般是在玻璃尺補償完成之后再做,使用垂直度補償機器鏡頭倍率最好在3倍及以上
1、 將線紋尺(或量塊)沿機械坐標系45°方向擺放好,測出線紋尺某一標準刻度的實測值,例如:線紋尺300.000的位置實測值為299.990。
2、 將線紋尺沿機械坐標系135°方向擺放好,測出與45°時同樣理論長度的實際值,假設為300.011。

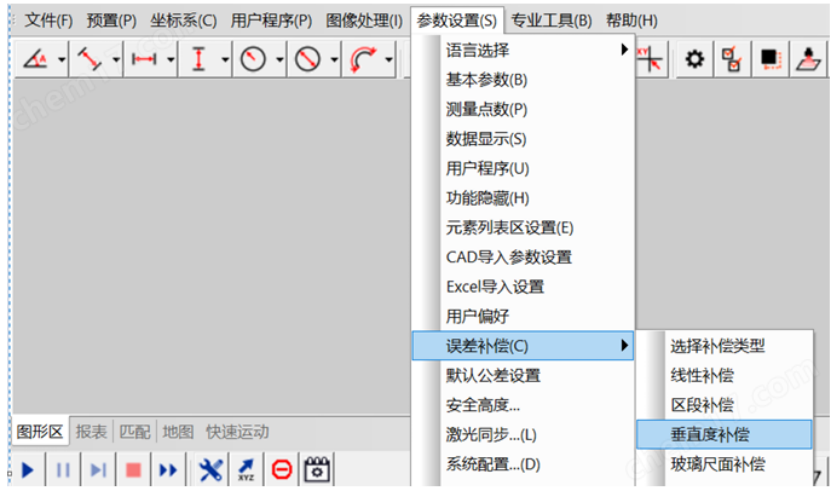

3、 在軟件主菜單上依次選擇“參數設置”→“誤差補償”→“垂直度補償”

設備基本組成由主機、控制系統、測頭測座系統、計算機(測量軟件)幾部分組成。
1、懸臂式式:懸臂式測量機是使用比較多一種機構形式。 特點是結構簡單,開敞性比較好,視野開闊,上下零件方便。運動速度快,精度比較高。有小型、中型、 大型幾種形式。 2、固定橋式: 固定橋式也叫龍門式測量機由于橋架固定,剛性好,動臺中心驅動、中心光柵阿貝誤差小,以上特點使這種結構的測 量機精度非常高,是高精度的測量機的結構。 3、單邊高架橋式: 高架橋式測量機適合于大型測量機,適合于造船行業的大型零件或大型模具的測量。
