--- 產品參數 ---
- 型號 AIM-R
--- 產品詳情 ---
前言

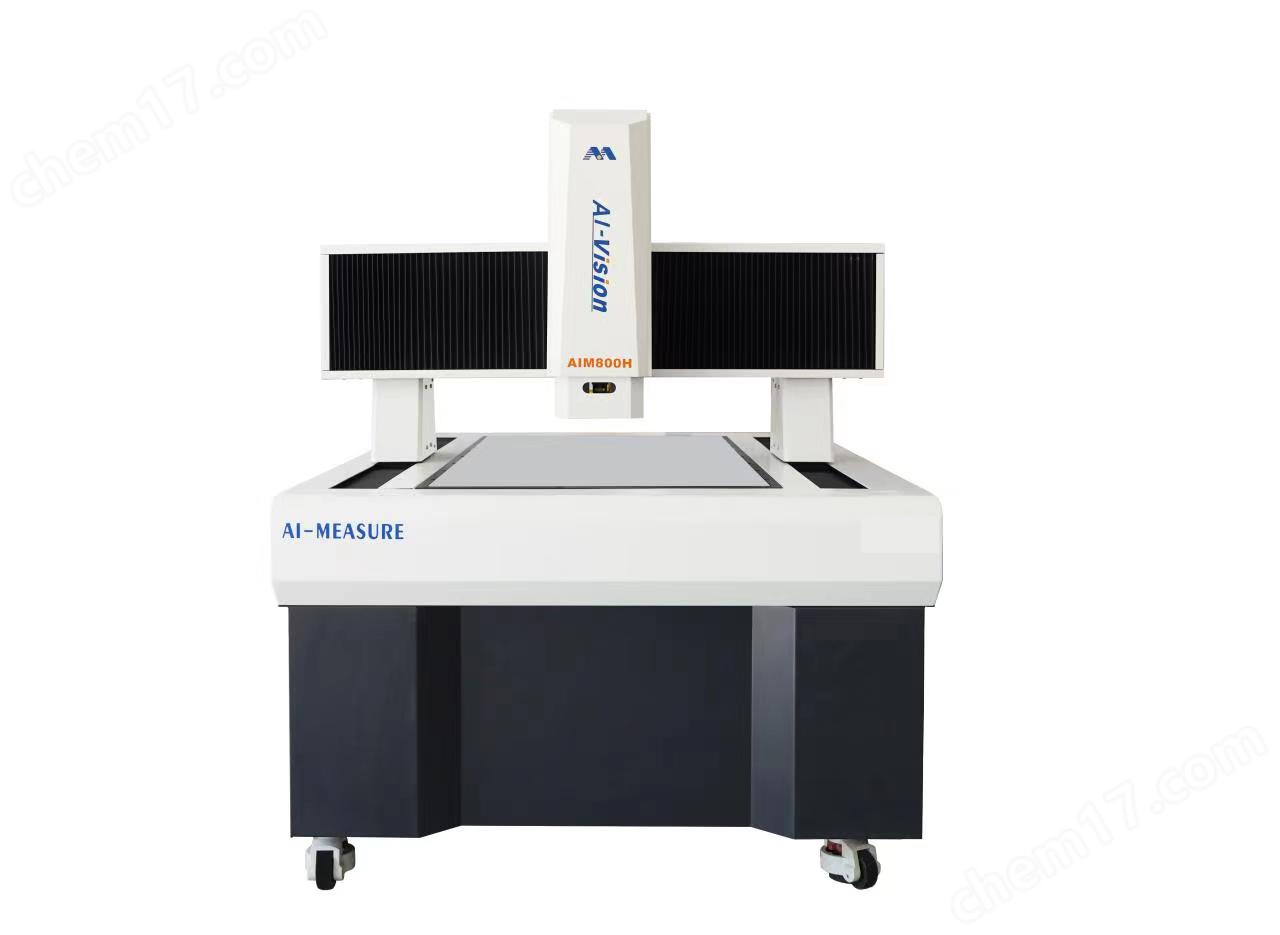

全自動PCB三次元影像測量測試儀多適用于3C電子行業,廣泛應用于各類柔性線路板,耳機,光學模組,需要對零件進行全檢的只能產品配件類。當然也可以用于機械零件,這種影像測量儀的適用范圍用途廣泛。
一、產品描述
1.產品特性
全自動PCB三次元影像測量測試儀像素校正介紹
(1)定義:像素校正是確定顯示屏像素尺寸與實際尺寸的對應關系。
(2)像素校正的必要性:
①在安裝軟件后第一次開始測量之前必須進行像素校正,否則測量出來是錯誤的結果。
②鏡頭不同放大倍率對應不同像素校正結果數據,必須對每種使用倍率進行預先像素校正。
③儀器攝像組件如CCD相機或鏡頭被更換或拆卸后必須重新進行像素校正。
(3)像素校正方式:
①四圓校正:將同一標準圓移到圖像區十字線的四個象限進行校正的方式稱為四圓校正。
②單圓校正:將一個標準圓移到圖像區屏幕中央進行校正的方式稱為單圓校正。
③圓陣列校正:將一個標準圓陣列移到圖像區內并輸入相應參數進行校正的方式稱為圓陣列 校正。
④直線校正:將一個標準矩形移到圖像區進行校正的方式稱為直線校正。
⑤直線校正(單視野):將一個標準矩形移到圖像區并輸入相應參數進行校正的方式稱為直 線校正(單視野)。
(4)像素校正操作方法:
①手動校正:校正時手動移動標準圓并手動尋邊。(一般用于手動影像測量儀)。
②自動校正:校正時自動移動標準圓并自動尋邊。(一般用于自動影像測量儀)。
(5)像素校正基準器:
請使用影像測量儀供應商所提供的基準器校正,如玻璃校正片等。
通過我們公司業務員長期積累的經驗,一般客戶的測量室常見的量具多為卡尺,千分尺,塞尺,環規。這些量具雖然實用,但是他們功能比較少,測量員對于零件上的R角測量和線輪廓度的測量往往束手無策。而我們易之測公司的R1200-全自動PCB三次元影像測量測試儀,除了可以替代以上量具外該產品有基本幾何元素的圖形處理和顯示功能(縮放、平移、窗口顯示、局部放大、全屏顯示功能),使測量結果變得更加形象、直觀,便于用戶操作。
軟件具有圖片導航功能,可以快速找到零件位置。對用戶最感興趣的距離與角度元素,既可作測量元素對待(可通過一次測量直接獲得所需結果),又可作構造元素對待(構造方法靈活多樣,構造功能極其強大),從而增加了求距離和角度的靈活性與方便性。測量方法多樣(自動尋邊、對比測量、局部放大采點、十字線尋邊測量、鼠標采點測量),可以滿足用戶不同需求,大大提高使用的方便性,當某種特別的工件用自動尋邊無法完成時,可通過對比測量和局部放大采點測量方式解決。
2.技術規格
示例:
名稱 | 參數 |
量測范圍(XYZ) | 1500X1200X200 |
傳動方式 | 高精度絲桿傳動(中國臺灣TBI絲桿) |
平臺、底座材質 | 高精度花崗巖00級(山東濟南青) |
XY精度 | (3+L/200)μm |
XY重復精度 | 2μm |
光柵尺分辨率 | 0.1μm |
設備使用功率 | 約650W |
電源電壓功率 | 280V |
鏡頭 | VP63100 4K高清鏡頭 |
鏡頭倍率 | 光學放大倍率:0.7X-4.5X |
三、應用圖
