特點

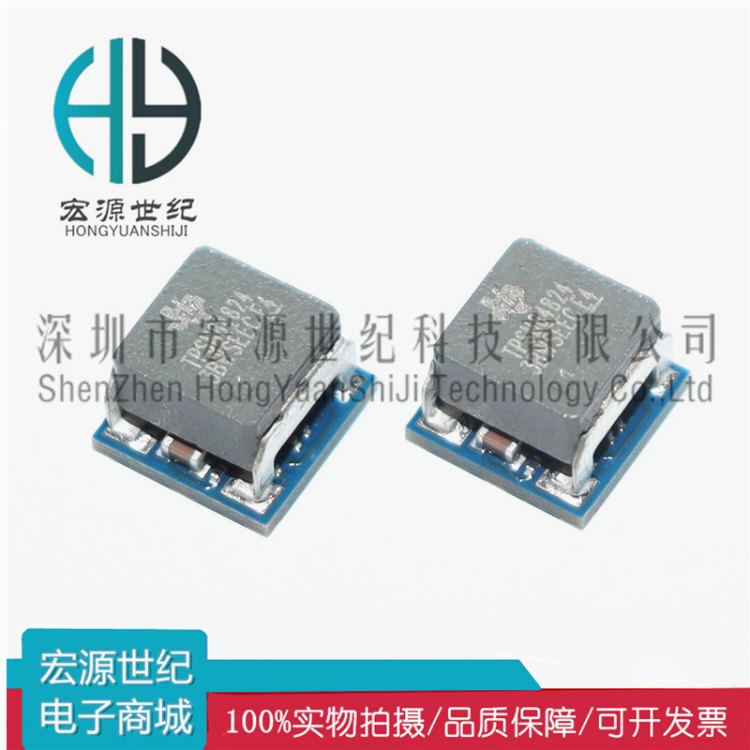

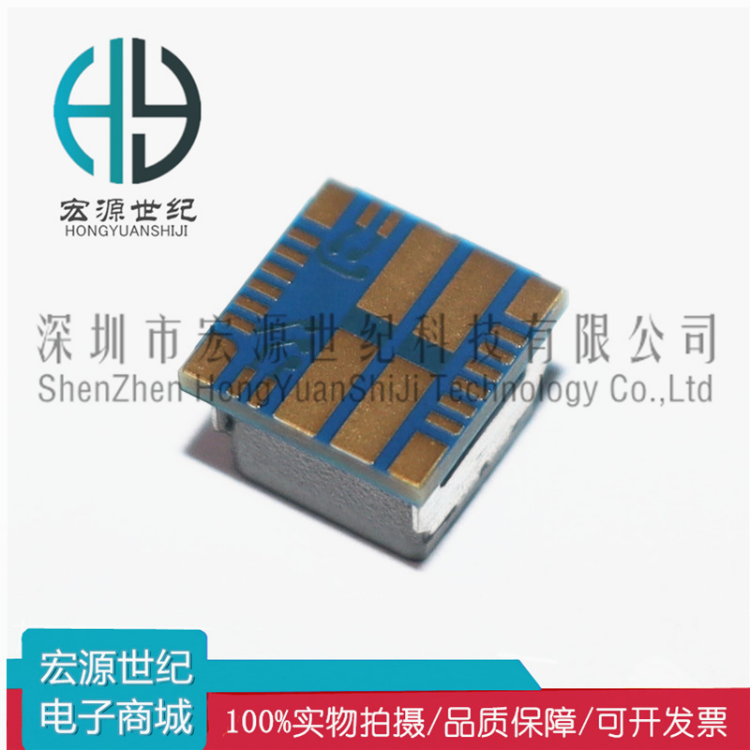

TPSM84824 電源模塊是一款易于使用的集成式電源， 它在一個小型QFM封裝內整合了一個帶有功率 MOSFET 的8A直流/直流轉換器、一個屏蔽式電感器 和多個無源器件。該電源解決方案僅使用了6個外部 組件，同時仍能夠調整關鍵參數以滿足特定的設計要 求。通過使用TurboTrans?功能可實現超快速瞬態響 應。TurboTrans 允許對瞬態響應進行優化，以減少輸 出電壓偏離，并降低所需的輸出電容。 7.5mm × 7.5mm × 5.3mm、24 引腳 QFM 封裝易于焊 接到印刷電路板上，并且具有出色的功率耗散能力。 TPSM84824 極具靈活性且擁有很多特性，包括正常 電源、可編程UVLO、跟蹤、預偏置啟動以及過流和 過熱保護，從而使其成為向各種器件和系統供電的出色 產品。

描述

1 ? 集成電感器電源解決方案 ? 7.5mm×7.5mm × 5.3mm QFM封裝– 所有引腳均分布在封裝外圍 ? 輸入電壓范圍：4.5V至17V ? 寬輸出電壓范圍：0.6V至10V ? 效率高達96% ? 可調節固定開關頻率 （200kHz 至 1.6MHz） ? 支持與外部時鐘同步 ? 超快速負載階躍響應(TurboTrans?) ? 電源正常輸出 ? 符合EN55011B類輻射EMI限制 ? 工作環境溫度范圍：-40°C至+105°C ? 工作IC結溫范圍：-40°C至+150°C ? 使用TPSM84824并借助WEBENCH?Power Designer 創建定制設計方案
