特點

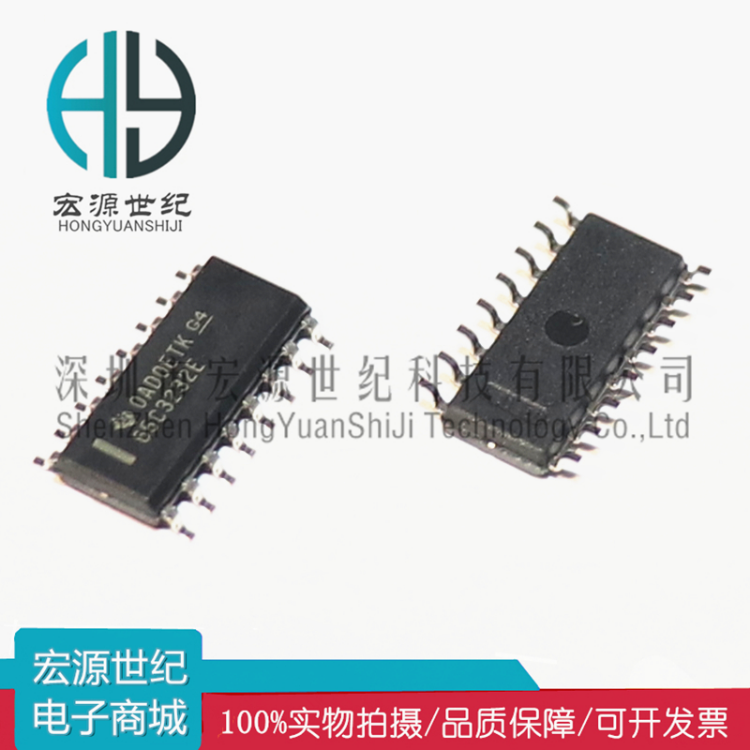

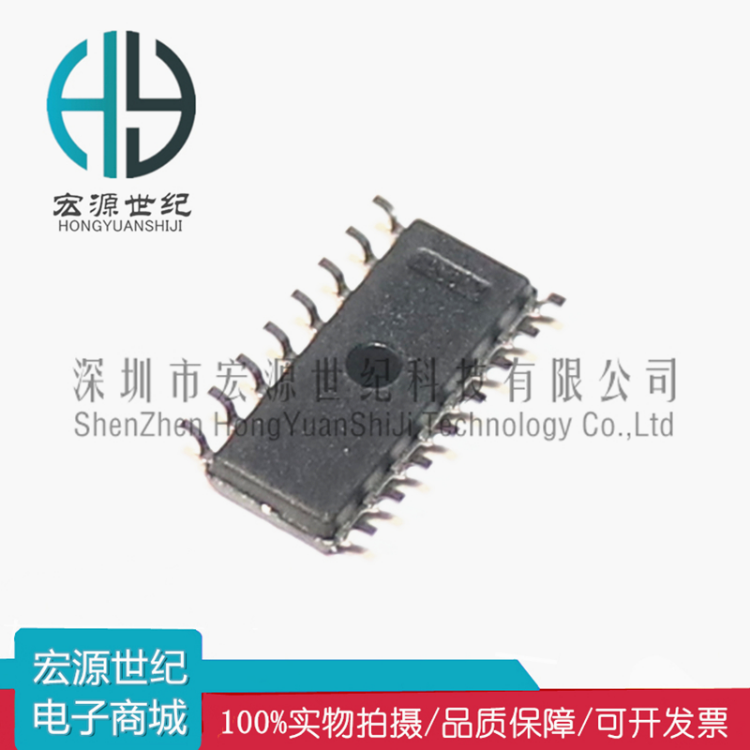

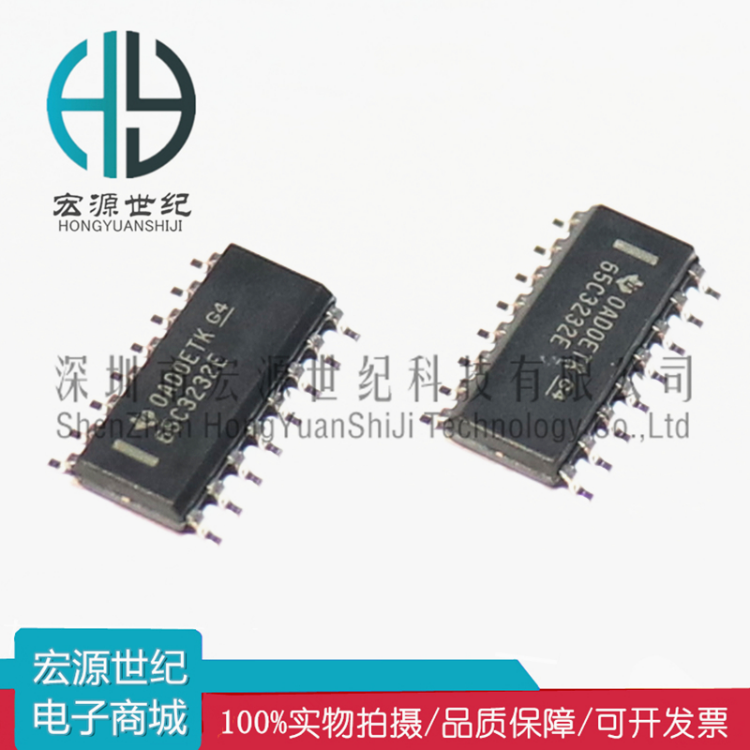

SN65C3232E 和 SN75C3232E 由兩個線路驅動器、 兩個線路接收器和一個雙路電荷泵電路組成，具有引腳 對引腳（串行端口連接引腳，包括 GND）±15kV ESD 保護。這些器件可在異步通信控制器和串行端口連接器 之間提供電氣接口。電荷泵和四個小型外部電容器支持 由 3V 至 5.5V 單電源供電。這些器件以高達 1Mbit/s 的數據信號傳輸速率運行，驅動器輸出壓擺率為 14V/ μs 至 150V/μs。
描述
? 由 3V 至 5.5V VCC 電源供電 ? 速率高達 1Mbit/s ? 低電源電流。..300μA（典型值） ? 外部電容器 ...4 × 0.1μF ? 接受 5V 邏輯輸入及 3.3V 電源 ? 閂鎖性能超過 100mA，符合 JESD 78 II 類規范的 要求 ? 為 RS-232 引腳提供 ESD 保護– ±15kV 人體放電模型 (HBM)– ±15kV IEC 61000-4-2 氣隙放電– ±8kV IEC 61000-4-2 接觸放電
