大彩4.3寸DN型低功耗串口屏

串口屏嵌入式硬件

型號： DC48270DN043_S010_1X,4P25臥式

品牌： DACAI(大彩)

立即購買

--- 產品參數 ---

尺寸 4.3寸
分辨率 480*272
顯示器類型 TFT液晶屏
觸控類型（選配）電容觸摸屏（IC:GT911）/電阻觸摸屏/無觸摸

--- 數據手冊 ---

DC48270DN043_S010_1X(TCN),4P25臥式 datasheet_V1.0.pdf

--- 產品詳情 ---

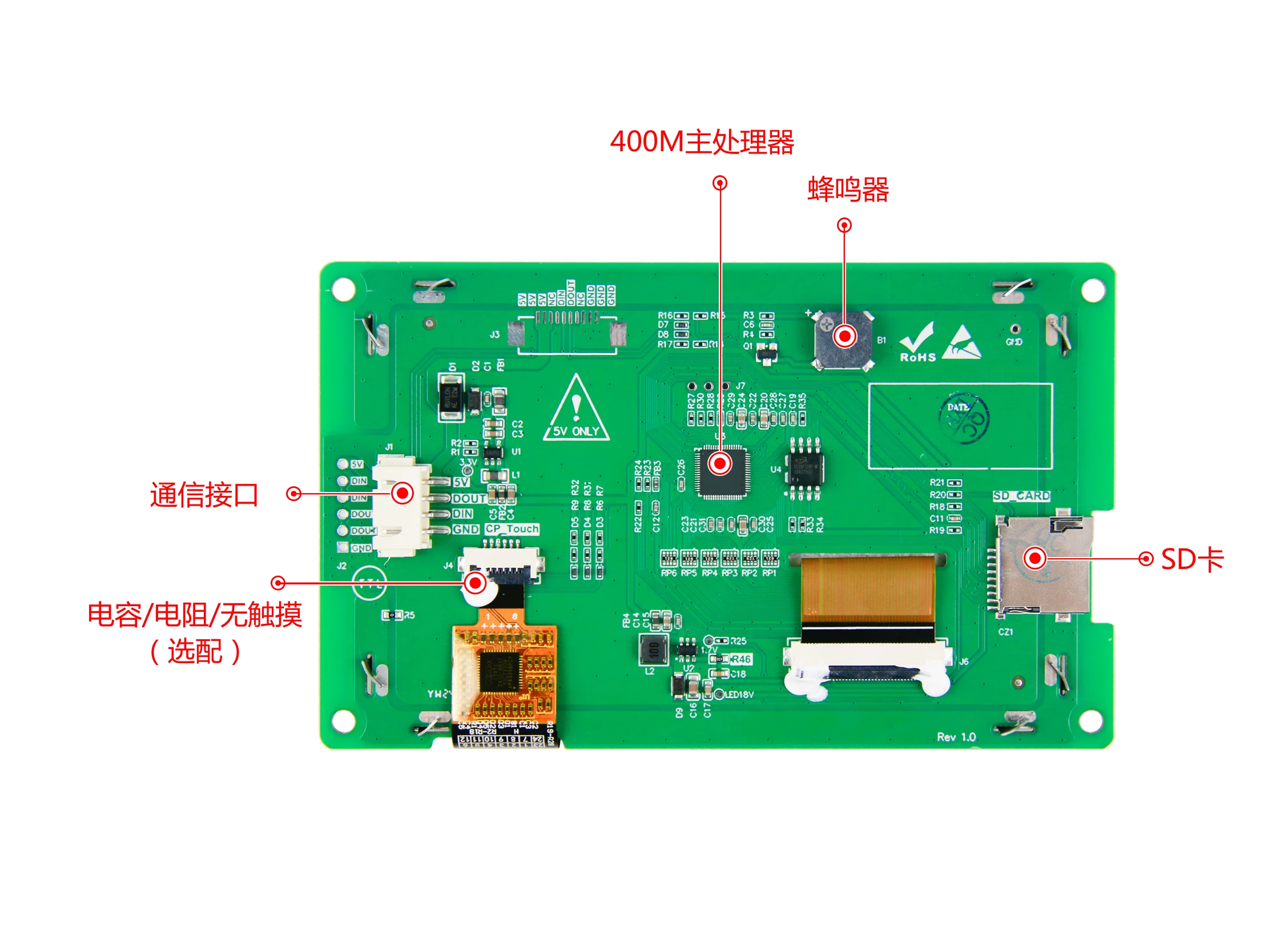

一、產品介紹

這是一款擁有4.3寸液晶屏的組態串口屏，且均支持電阻觸摸、電容觸摸、無觸摸可選。擁有炫酷的動畫效果，頁面切換流暢。帶蜂鳴器，默認為TTL電平。

屏幕可視區域為：95.0mm*53.9mm (A.A)；

產品尺寸為：121.9mm*74.7mm*14.3mm。

可通過嚴苛ESD測試，廣泛應用于，美容醫療，智能家居等行業。

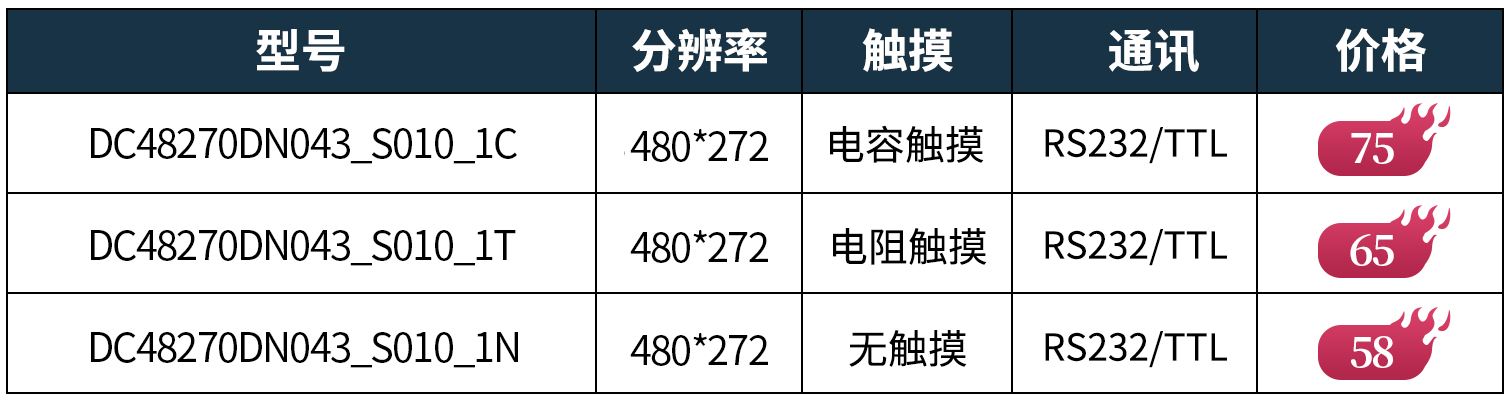

訂購型號：

引腳定義

1、ESD測試

產品型號	放電類型	放電值	試驗結果
DC48270DN043_S010_1T,4P25臥式	接觸	±10KV	無重啟、無異常顯示、功能正常
DC48270DN043_S010_1T,4P25臥式	空氣	±15KV	無重啟、無異常顯示、功能正常
DC48270DN043_S010_1C,4P25臥式	接觸	+6/-5KV	無重啟、無異常顯示、功能正常
	接觸	±7KV	偶然復位重啟、無異常顯示、功能正常
	空氣	±12KV	無重啟、無異常顯示、功能正常
	空氣	±13KV	偶然復位重啟、無異常顯示、功能正常
DC48270DN043_S010_1N,4P25臥式	接觸	+9/-8KV	無重啟、無異常顯示、功能正常
	接觸	+10/-9KV	偶然復位重啟、無異常顯示、功能正常
	空氣	±12KV	無重啟、無異常顯示、功能正常
	空氣	±13KV	偶然復位重啟、無異常顯示、功能正常
備注：當前試驗測試均為產品裸露測試，實際產品裝配機器上，保持屏幕和機器良好接地，或觸摸板表面有PVC或蓋板保護，整機ESD性能指標會更高

2、高低溫老化測試

產品型號	溫度	濕度	試驗結果
DC48270DN043_S010_1T,4P25臥式 DC48270DN043_S010_1C,4P25臥式 DC48270DN043_S010_1N,4P25臥式	高溫(70℃)	65%	無重啟、無異常顯示、功能正常
	低溫(-20℃)	65%	無重啟、無異常顯示、功能正常
	高低溫交替(-20~70℃)	65%	無重啟、無異常顯示、功能正常

3、群脈沖測試

產品型號	測試標準			試驗結果
DC48270DN043_S010_1T,4P25臥式 DC48270DN043_S010_1C,4P25臥式 DC48270DN043_S010_1N,4P25臥式	國標4			無重啟、通訊正常、功能正常
	電壓(KV)	頻率(KHZ)	時間(S)
	±4.0	5	120

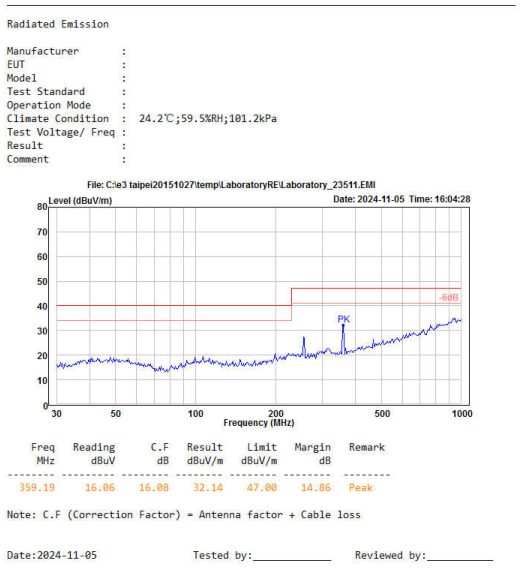

4、輻射測試

輻射測試水平方向測試數據：

輻射測試垂直方向測試數據：
