特點
SCT2450是5A同步降壓轉換器
寬輸入電壓，范圍從3.8V到36V
集成了一個45m?高側MOSFET和一個20m?
低壓側MOSFET。SCT2450，采用峰值
電流模式控制，支持脈沖跳過
典型的25uA低靜態調制（PSM）
輔助轉換器實現高功率的電流
輕載或待機狀態下的效率。
SCT2450具有可編程開關功能
頻率從100 kHz到1.1 MHz，帶外部
電阻器，它提供了優化的靈活性
效率或外部組件尺寸。轉換器
支持與外部時鐘同步
從100kHz到1.1MHz的頻帶。SCT2450
允許從高輸入電壓到低輸入電壓的功率轉換
輸出電壓，最小導通時間為100ns
側MOSFET。
SCT2450是一種電磁干擾（EMI）
實現優化的友好降壓轉換器
EMI降低設計。SCT2450的特點
±6%抖動的擴頻FSS
500kHz開關頻率的跨度
降低開關頻率的調制率1/512
傳導EMI。
SCT2450提供逐周期電流限制和
打嗝過電流保護、熱關機
保護、輸出過壓保護和輸入
電壓欠壓保護。該設備是

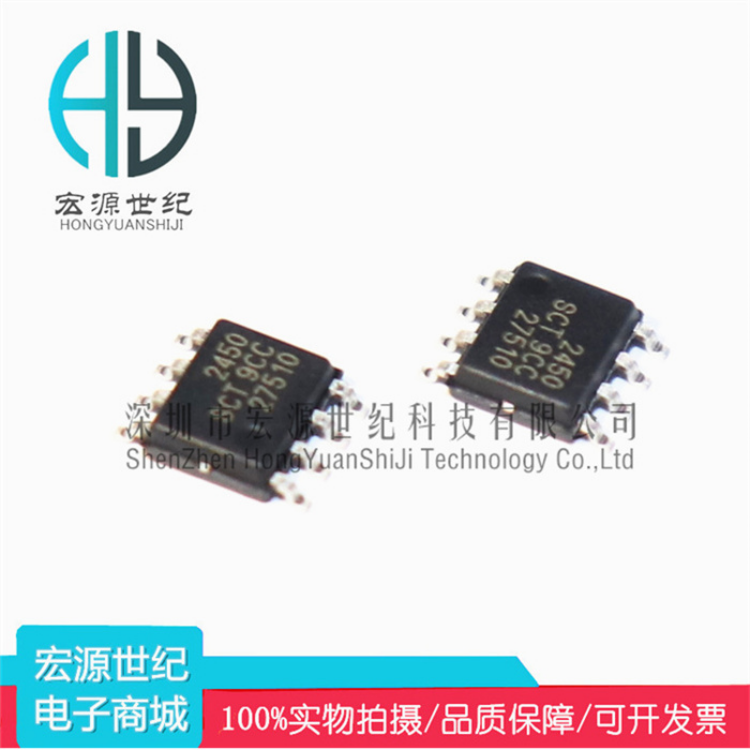

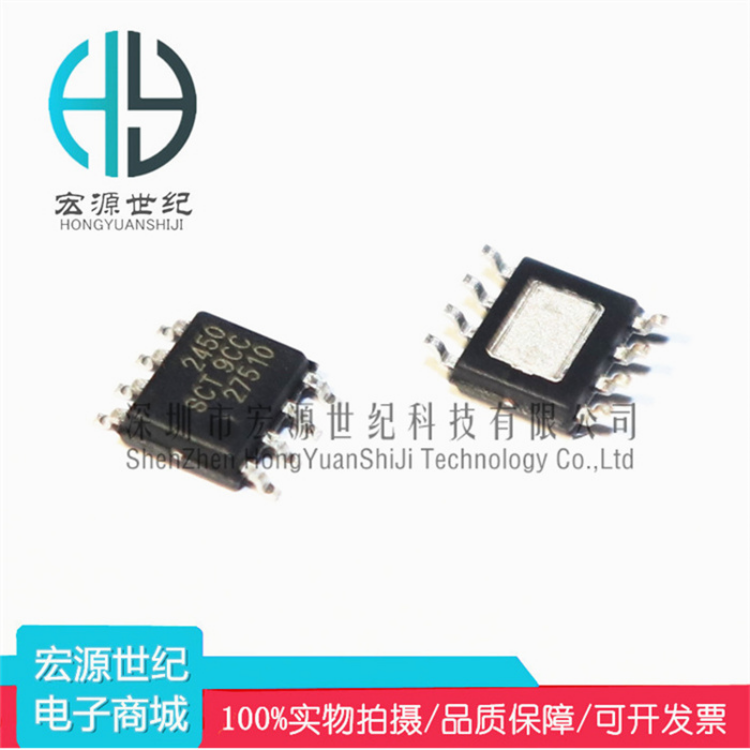

提供8針熱增強型SOP-8
包裹
描述
?寬輸入范圍：3.8V-36V
?高達5A的連續輸出電流
?0.8V±1%反饋參考電壓
?集成45m?高壓側和20mΩ低壓側
功率MOSFET
?25uA靜態脈沖跳過模式（PSM）
當前處于睡眠模式
?最小接通時間100ns
?4ms內部軟啟動時間
?可調頻率100KHz至1.1MHz
?外部時鐘同步
?擴頻（FSS）調制
EMI降低
?可編程精度啟用閾值
輸入電壓欠壓鎖定保護
（UVLO）閾值和滯后
?低壓差模式操作
?可推導逆變電壓調節器
?過壓和過溫保護

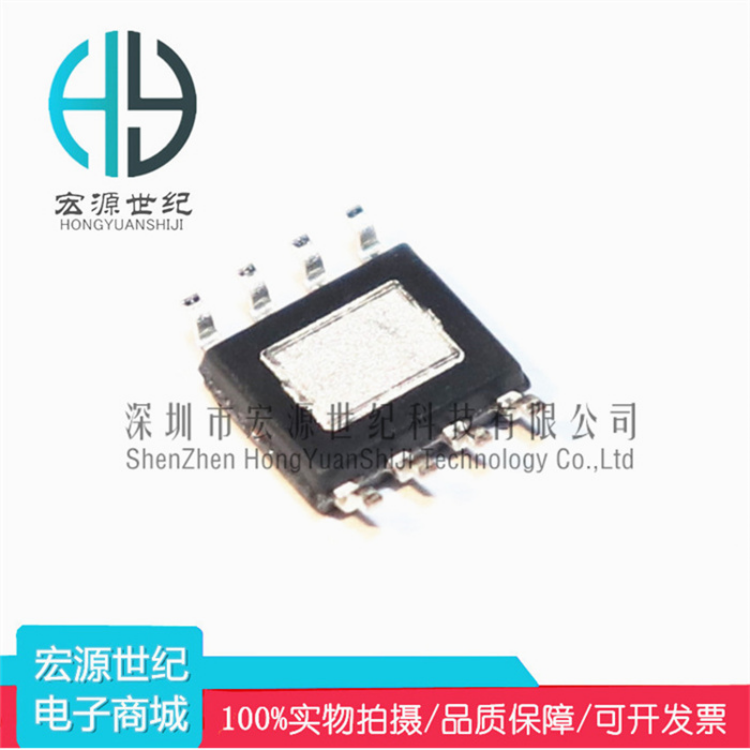

?提供ESOP-8包裝
