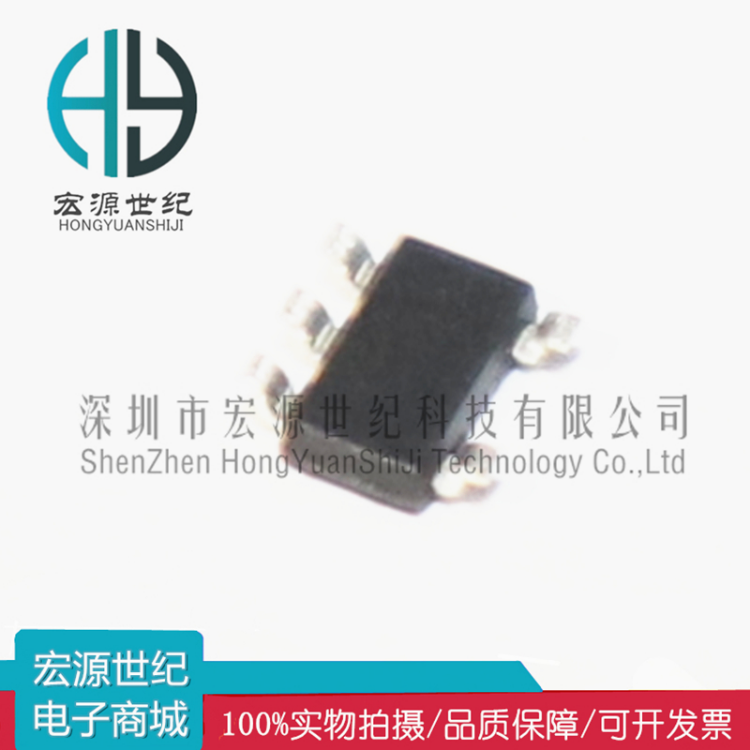

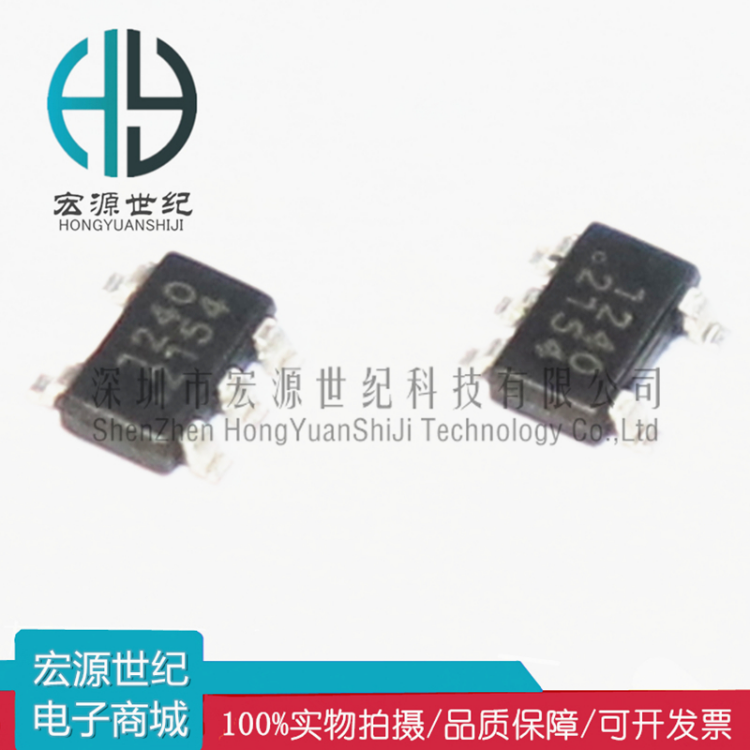

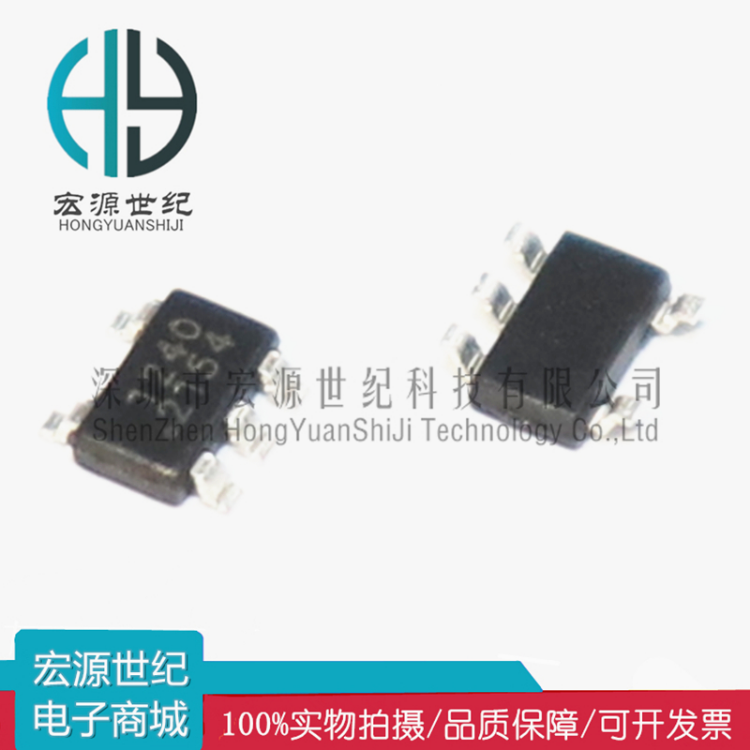

SCT芯洲科技 SCT51240TWBR TSOT23-5L柵極驅動芯片
型號:
SCT51240TWBR
特點
SCT51240是一款寬電源、單通道、高
用于功率MOSFET、IGBT的低側柵極驅動器,
以及GaN等寬帶隙器件。24V
電源軌增強了驅動器輸出振鈴
功率器件轉換期間的耐久性。這個
在5V以下切換電源的能力使
SCT51240在低電壓閾值下工作良好
電源設備。
SCT51240可以產生和吸收4A峰值電流
以及軌對軌輸出驅動能力。這個
最小12ns輸入到輸出傳播延遲
使其適用于高頻功率轉換器
應用程序。SCT51240具有寬輸入功能
與TTL低電壓邏輯兼容的滯后現象。
SCT51240具有處理負極的能力
輸入低至-5V,增強了輸入噪聲
免疫。IN+和IN-輸入提供了靈活性
將SCT51240配置為非反相或
反轉驅動器。
SCT51240的靜態電流非常低
減少電源中的待機功耗
轉換器。SCT51240柵極驅動器采用非
重疊驅動器設計,避免直通
輸出階段。
SCT51240具有170°C熱關斷功能
保護并在寬溫度下運行
范圍-40°C至150°C。SCT51240有
TSOT23-5L包裝。
描述
?寬電源電壓范圍:4.5V-24V
?4A峰值源電流和4A峰值吸收電流
當前
?雙輸入配置:非反相(IN+)或
反轉(IN-)輸入
?負輸入電壓能力:低至-5V
?TTL輸入邏輯閾值
?傳播延遲:12ns
?快速上升和下降時間:9ns和6ns
?低靜態電流:38uA
?電源的欠壓鎖定保護
電壓
?輸入浮動時輸出低
?熱關斷保護:170°C
?TSOT23-5L包裝可選
