特點
SCT52240是一款寬電源、雙通道、高
兩種功率MOSFET的低速側柵極驅動器
以及IGBT。每個通道都可以發射和接收4A峰值
電流以及軌到軌輸出能力。24V
電源軌增強了驅動器輸出振鈴
功率器件轉換期間的耐久性。
最小13ns輸入到輸出傳播延遲
使SCT52240適用于高頻
功率轉換器應用。
SCT52240具有寬輸入滯后特性
兼容TTL低電壓邏輯。SCT52240
具有處理低至-5V的負輸入的能力，
這增加了輸入抗噪性。
SCT52240的靜態電流非常低
減少了功率轉換器中的待機損耗。這個
SCT52240每個通道驅動器采用非重疊
避免輸出直通的驅動器設計
舞臺。INA和INB這兩個通道至關重要
傳播延遲匹配與人工死區時間
在輸出階段實現，支持可堆疊
當系統需要更高的驅動力時，輸出可用
能力。
SCT52240具有170°C熱關斷功能。這個

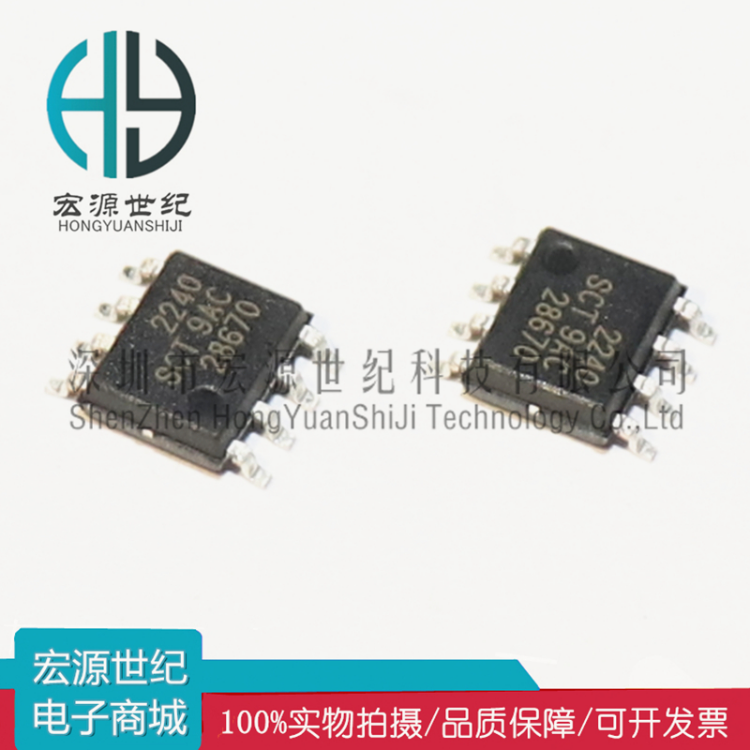

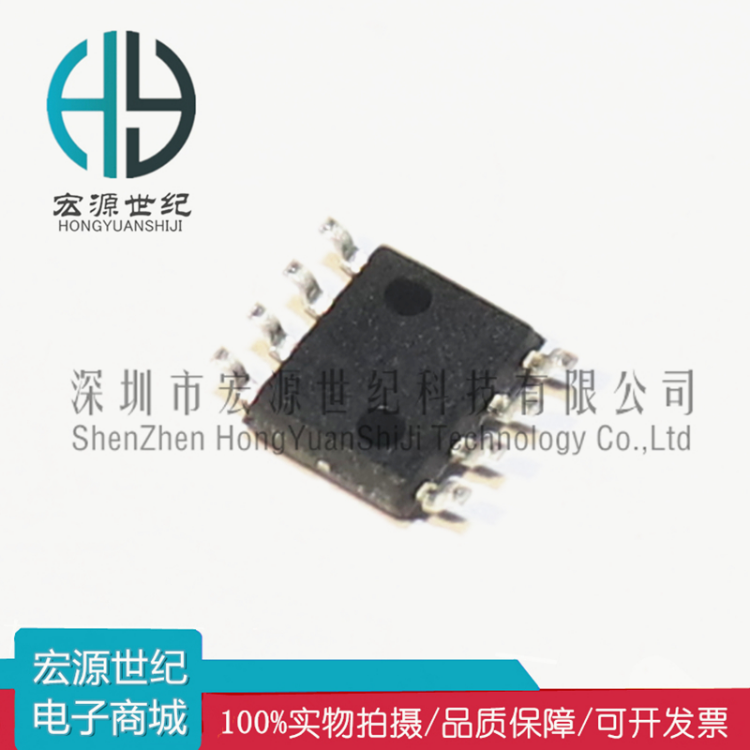

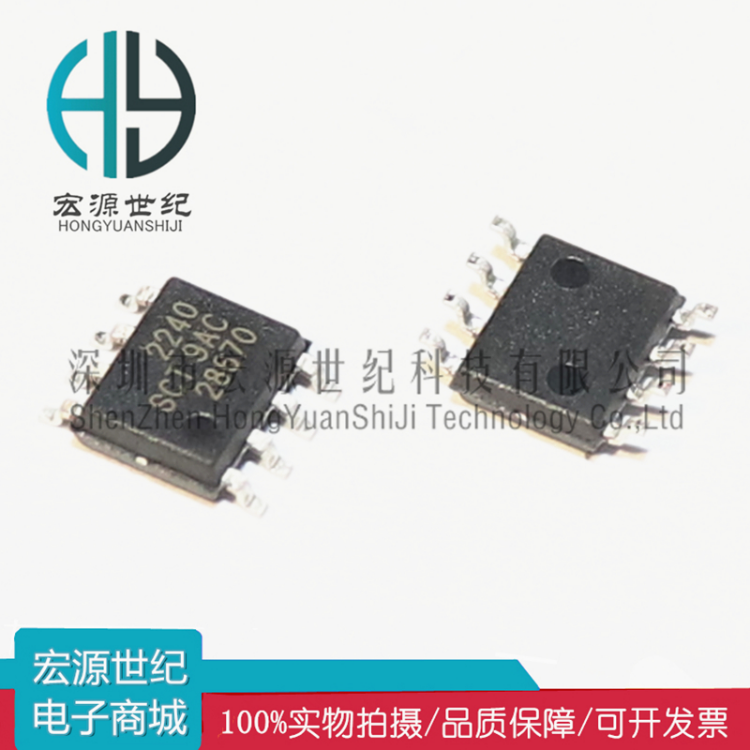

SCT52240采用SOP-8封裝
描述
?寬電源電壓范圍：4.5V-24V
?4A峰值源電流和4A峰值吸收電流
當前
?可堆疊輸出，提高駕駛能力
?負輸入電壓能力：低至-5V
?TTL兼容輸入邏輯閾值
?傳播延遲：13ns
?典型上升和下降時間：8ns
?典型延遲匹配：1ns
?低靜態電流：55uA
?輸入浮動時輸出低
?每個通道的獨立啟用邏輯
?熱關斷保護：170°C
?提供SOP-8包裝
