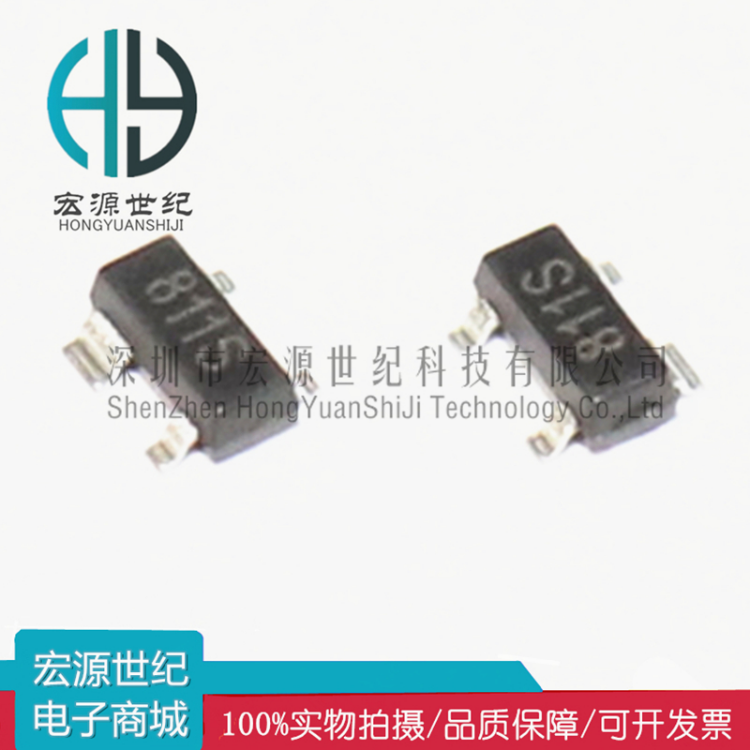

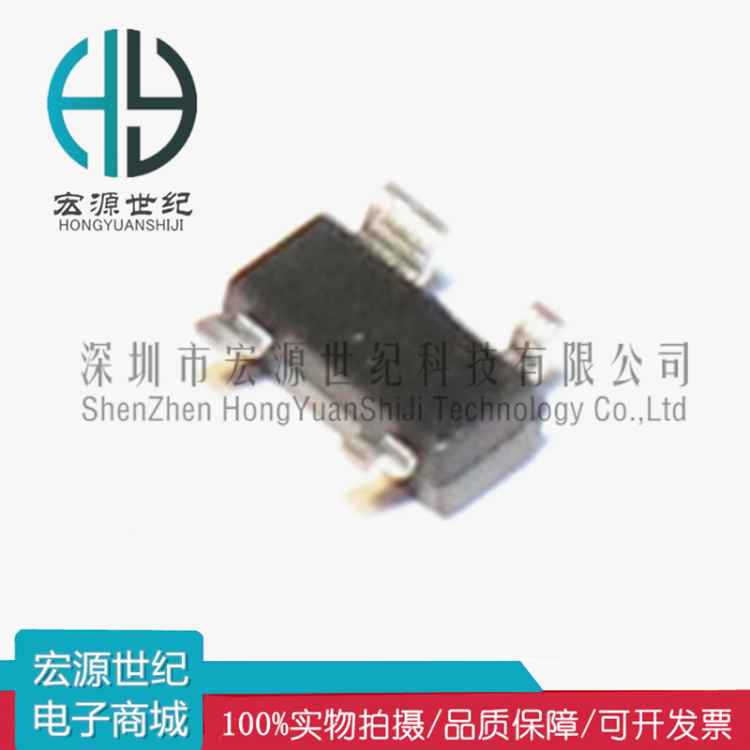

SGMICRO/圣邦微 SGM811-SXKA4TR SOT-143監控和復位芯片
型號:
SGM811-SXKA4TR
特點
SGM811/SGM812監控電路監控
微處理器和數字電路中的電源電壓
系統。SGM811/SGM812設計用于監控
七種不同的電壓;這些電壓已經
選擇用于1.8V、2.5V、3V的有效監測,
3.3V和5V電源電壓電平。
它們在通電時提供復位輸出
下降和限電條件。通電后,內部
定時器保持重置斷言240ms。這就保持了
微處理器處于復位狀態,直到條件滿足
穩定。這個
RESET輸出保持工作狀態
VCC低至1V。SGM811提供有源低電平
復位信號(
RESET),而SGM812提供
有效高信號(RESET)輸出。
SGM811/SGM812具有手動復位輸入。這個
手動重置功能非常有用,特別是在
SGM811/SGM812工作的電路進入
進入只能由用戶檢測到的狀態。
允許用戶手動重置系統可以減少
否則可能造成的損壞或危險
失控或鎖定的系統。設備進來了
SOT-143和SOT-23-5封裝。
描述
●MAX811/MAX812的高級升級
ADM811/ADM812
●規定超溫
●低功耗(典型13μA)
●精密電壓監測器:1.8V、2.5V、3V、3.3V
和5V選項
●將斷言重置為1V VCC
●最小開機復位時間150ms
邏輯低復位輸出(SGM811)
邏輯高復位輸出(SGM812)
●手動復位輸入
●綠色SOT-143和SOT-23-5封裝
