--- 產品參數 ---

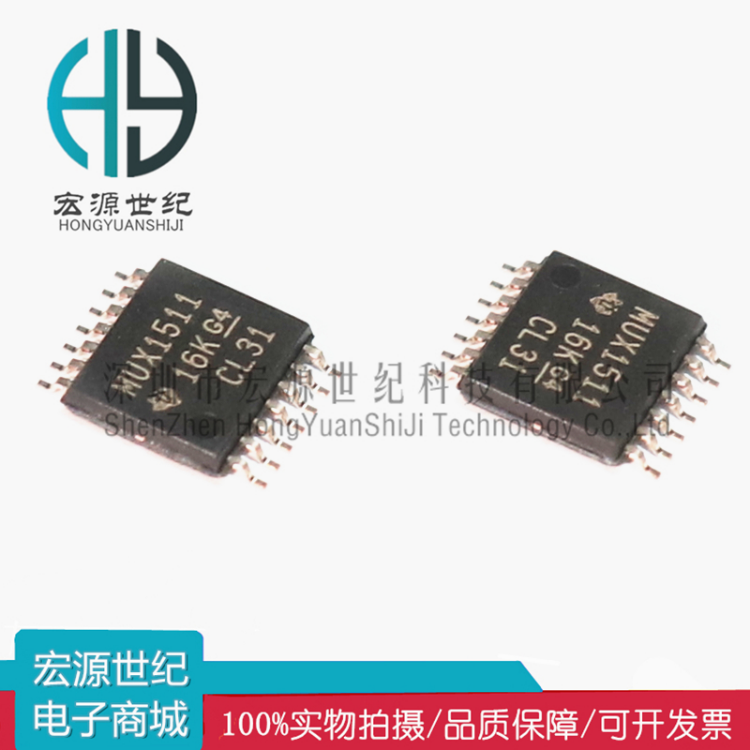

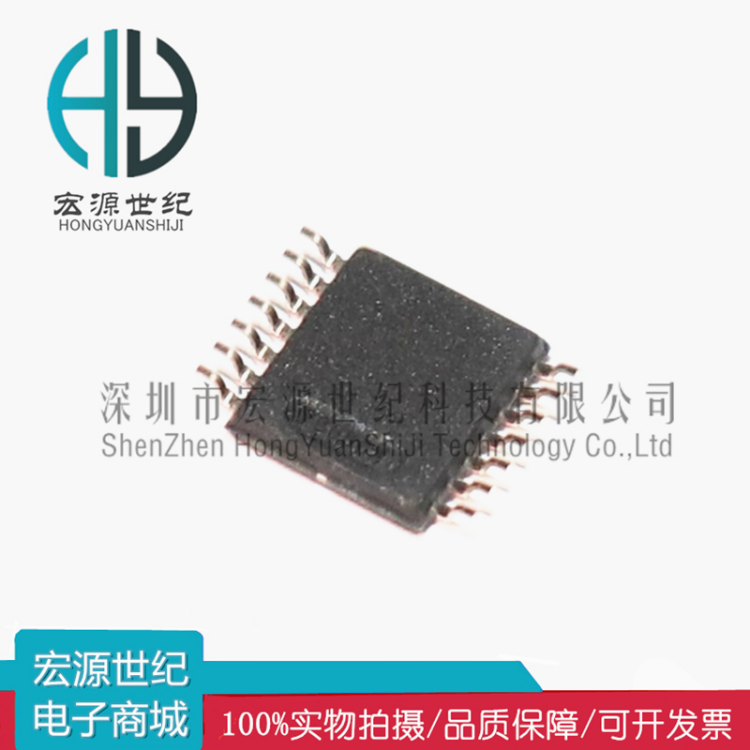

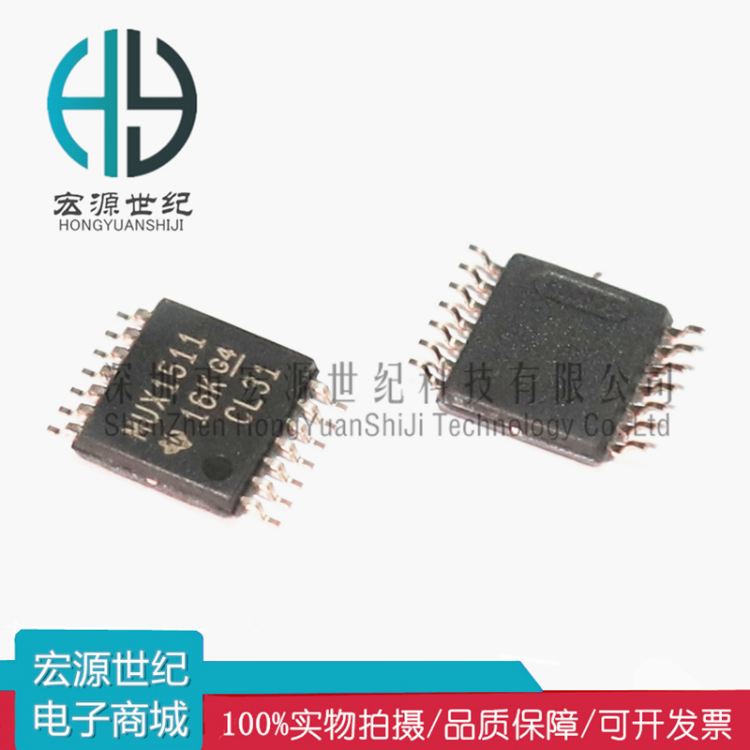

- 型號 TMUX1511PWR
- 數量 2260
- 封裝 TSSOP14
- 品牌 TI/德州儀器
- 批次 最新批次
--- 產品詳情 ---
特點
TMUX1511 是一款互補金屬氧化物半導體(CMOS)開 關。TMUX1511 提供具有4個獨立控制通道的1:1 SPST 開關配置。1.5V至5.5V 的寬運行電源電壓范圍 使其可用于從服務器和通信設備到工業應用的各種應 用的需求。該器件可在源極(Sx)和漏極(Dx)引腳上支 持雙向模擬和數字信號,并且可以傳遞高于電源的信號 (高達VDDx2),最大輸入/輸出電壓為5.5V。 TMUX1511 的信號路徑上高達3.6V的關斷保護可在 移除電源電壓(VDD=0V)時提供隔離。如果沒有該保 護功能,開關可通過內部ESD二極管為電源軌進行反 向供電,從而對系統造成潛在損壞。 失效防護邏輯電路允許在施加電源引腳上的電壓之 前,先施加邏輯控制引腳上的電壓,從而保護器件免受 潛在的損害。所有邏輯控制輸入都具有兼容1.8V邏輯 的閾值,當器件在有效電源電壓范圍內運行時,這些閾 值可確保TTL和CMOS邏輯兼容性。
描述
? 寬電源電壓范圍:1.5V至5.5V ? 低導通電容:3.3pF ? 低導通電阻:2Ω ? 高帶寬:3GHz ?-40°C 至+125°C 運行溫度 ? 兼容1.8V邏輯 ? 支持超出電源的輸入電壓 ? 邏輯引腳上的集成下拉電阻器 ? 雙向信號路徑 ? 失效防護邏輯 ? 關斷保護高達3.6V– 與SN74CBTLV3126 引腳兼容– 與SN74CBTLV3125 引腳兼容(邏輯型號)
