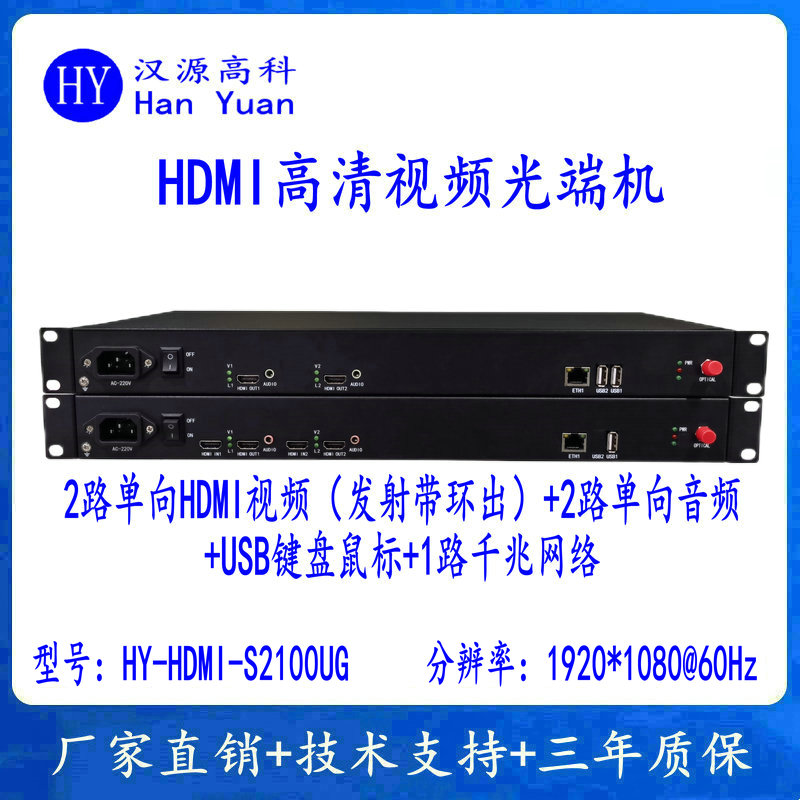

2路單向HDMI視頻(發射機帶環出)+2路單向音頻+USB鼠標鍵盤+1路千兆網絡HDMI高清視頻光端機HY-HDMI-S2100UG是漢源高科（北京）科技有限公司自主研發產品的一款產品，HDMI光端機是由HDMI發射端和HDMI接收端組成，通過一芯單模光纖傳輸HDMI高清音視頻信號。在多媒體應用系統中，往往需要把HDMI數字視頻信號進行遠距離、無失真的并行傳輸。但使用普通的電纜長距離傳輸時，總會出現輸出信號差，容易受干擾，顯示出來的圖像會出現模糊、拖尾、分色等現象。同時傳輸距離短，要多條電纜才能同時傳輸這些信號，不能滿足多媒體信息發布等場合長距離傳輸的要求，使用漢源高科2路單向HDMI高清視頻光端機HY-HDMI-S2100UG進行傳輸，很好的解決了此類問題，設備具有具有傳輸距離遠（0～80km）、頻帶寬、抗干擾性能強、安全性能高、體積小、重量輕等優點，適用于長距離和特殊環境傳輸。，所以在長距離傳輸和特殊環境等方面具有無法比擬優勢。
漢源高科HDMI高清視頻光端機已經廣泛應用在各大型多媒體高清顯示、信息發布和新聞中心、交通誘導和信息顯示系統、高速公路監控、平安城市監控、城市智能交通監控、戶外大屏顯示系統、大型舞臺展示和娛樂中心、電視直播、多媒體會議等多個領域。
主要功能與特點
1：全數字、無壓縮、高清傳輸；
2：光口速率10G；
3：發射端支持2路非壓縮HDMI輸入、2路HDMI本地環路輸出、2路音頻輸入、USB鼠標鍵盤；
4：接收端支持2路非壓縮HDMI輸出、2路音頻輸出、USB鼠標鍵盤；
5：支持2路音頻單向傳輸；
6：提供1路千兆網絡接口；
7：支持UXGA 1280*1024/，HDTV 1080p 1920*1080@60Hz分辨率；
8：自動設別和配置顯示模式；
9：LED狀態指示燈對關鍵的參數進行監視；
10：先進的自適應技術，使用時無需進行電氣光學調節；
11：單模（0～80KM）、多模（0～300M）光纖傳輸；
12：適用于極高溫和極低溫等工業嚴酷環境；
13：無需軟件設置，支持即插即用功能，支持熱插拔；
14：1U機架式安裝。
技術指標
光接口（光口速率10G）
線纜傳輸類型：單模單纖（多模可選）
傳輸距離：0～20Km/40Km/60Km/80Km
工作波長：1270nm/1330nm
輸出光功率：-2～-10dBm
接收靈敏度：-18dBm
光接口：FC
HDMI接口：
接口標準：HDMI 1.4
物理接口：HDMI-A
輸入視頻模擬帶寬：500MHz（3dB）
輸入視頻電平：0.8Vp-p
行場同步輸入阻抗：510Ω
返回損耗：＜-40dB@5MHz
音頻接口：
物理接口：3.5mm
音頻路數：2路單向音頻
數字采樣：96K
信噪比（SNR）：＞75dB
音頻阻抗：600Ω非平衡
USB接口
鼠標鍵盤
以太網接口
支持線速10Base-T/100Base-T/1000Base-T，全雙工/半雙工自適應
符合IEEE802.3/IEEE802.3u標準
使用標準RJ45插頭
功耗
整機功耗：＜15W
工作環境
工作溫度：-40℃～＋85℃
平均無故障工作時間：＞10萬小時
產品規格
產品名稱：2路單向HDMI視頻（發射機帶環出）+2路音頻+RS232數據+1路千兆網絡HDMI高清視頻光端機
產品功能描述：在光纖上傳輸2路單向HDMI視頻（發射機帶環出）+2路音頻+USB鼠標鍵盤+1路千兆網絡，1U機架式設備
業務端口描述：1個光接口（光口速率10G，FC口）；發射機4路HDMI視頻接口（2路HDMI視頻輸入，2路HDMI視頻本地環出）；接收端2路HDMI視頻接口（2路HDMI視頻輸出）；發射端2路音頻輸入接口（3.5MM），接收端2路音頻輸出接口（3.5MM）；USB（鼠標鍵盤）；1路千兆網絡（RJ45）
輸入電壓：220VAC
產品尺寸：485*192*45mm
產品重量：2KG/臺
