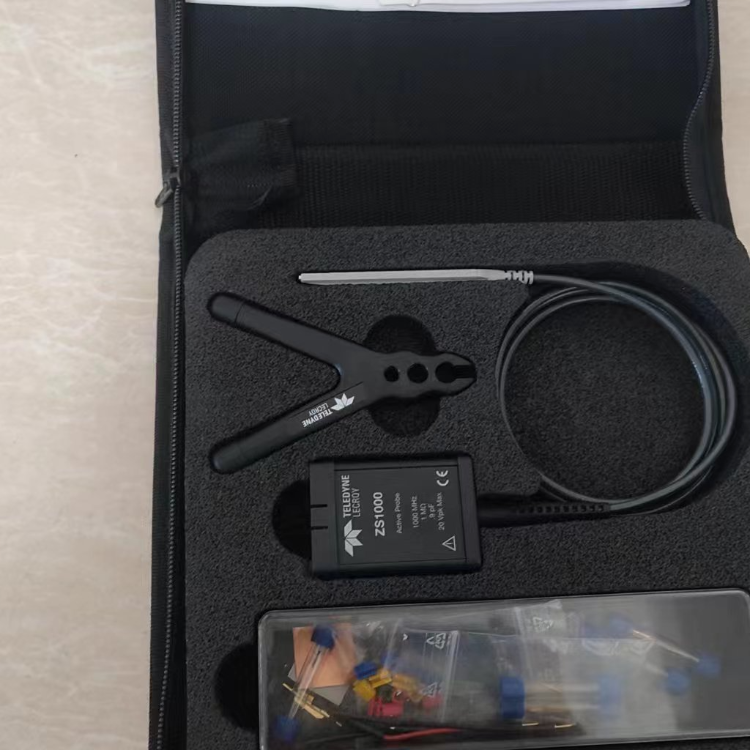

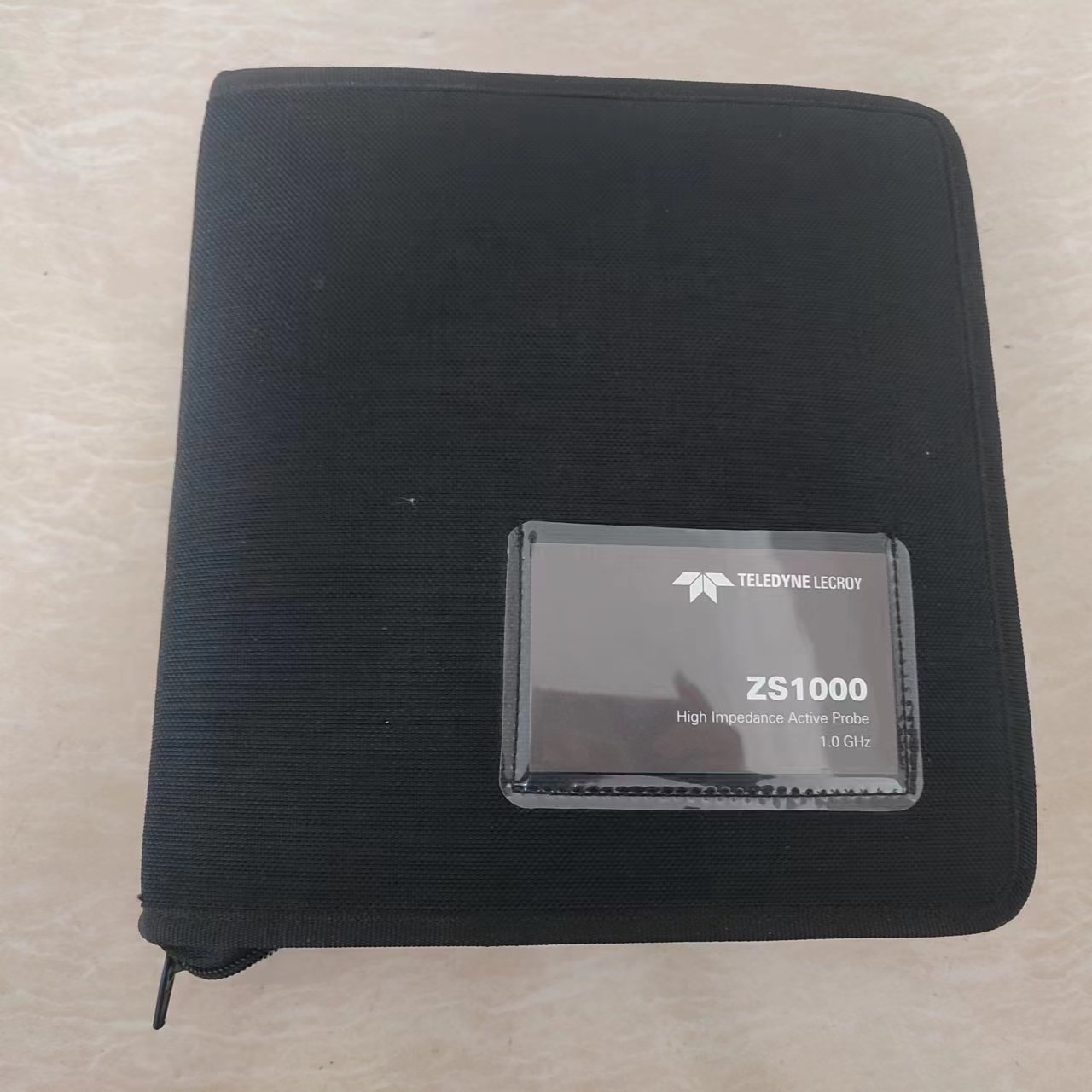

ZS1000是Teledyne LeCroy推出的一款高性能有源電壓探頭，專為高頻信號測量設計，主要特性及應用如下：

一、核心特性

?帶寬與輸入?yún)?shù)?

• 支持 ?1 GHz帶寬?，輸入電阻為 ?1 MΩ?，輸入電容低至 ?0.9 pF??24。
• 低輸入電容減少了電路負載，尤其適用于高頻信號場景，避免信號失真?4。

?動態范圍與衰減?

• 輸入動態范圍達 ?±8 V?，補償范圍 ?±12 V?，非破壞性電壓上限為 ?20 V??4。
• 采用 ?10:1衰減系數?，結合示波器自動縮放功能，實現高精度信號適配?34。

?耦合方式?

• 需配合示波器的 ?DC 1MΩ耦合模式?，確保阻抗匹配與信號完整性?3。

二、應用場景

• ?高頻電路測試?：憑借高帶寬和低電容特性，適用于1 GHz及以下示波器的信號捕獲，如數字通信、射頻電路等?24。
• ?精密測量?：低負載效應可減少對被測電路的干擾，適合微小信號或高阻抗電路的測量?4。

三、兼容性

• 兼容所有Teledyne LeCroy示波器，提供標準化接口設計，支持即插即用?4。

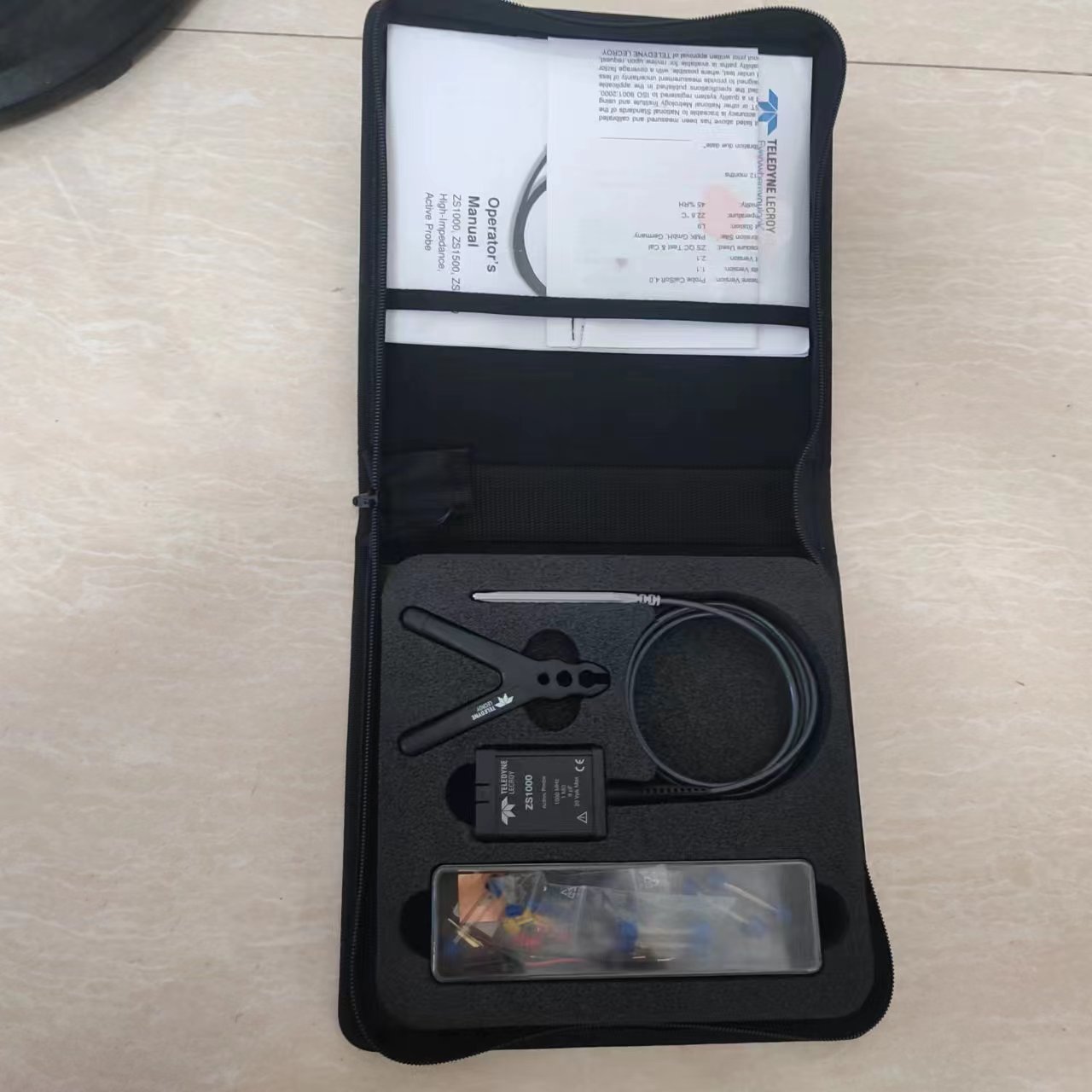

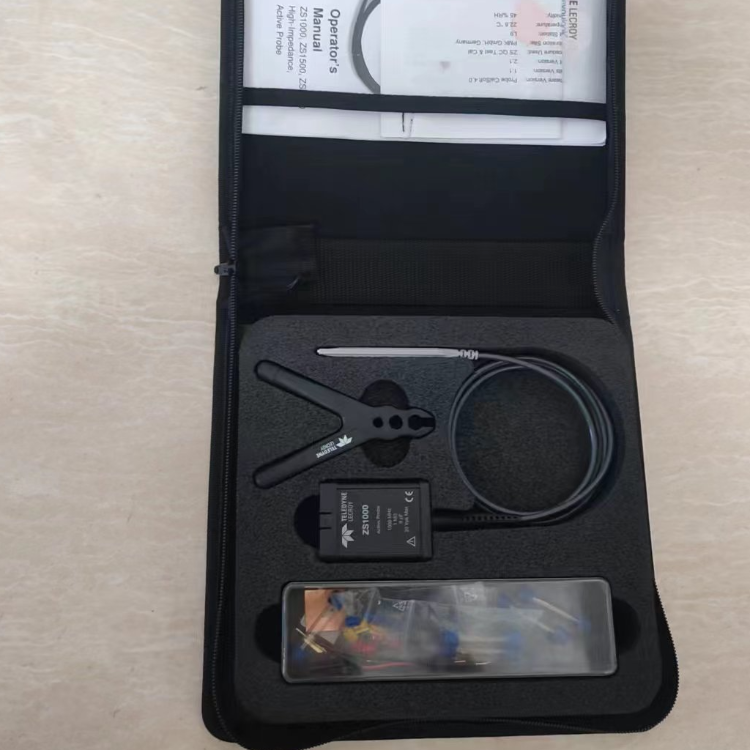

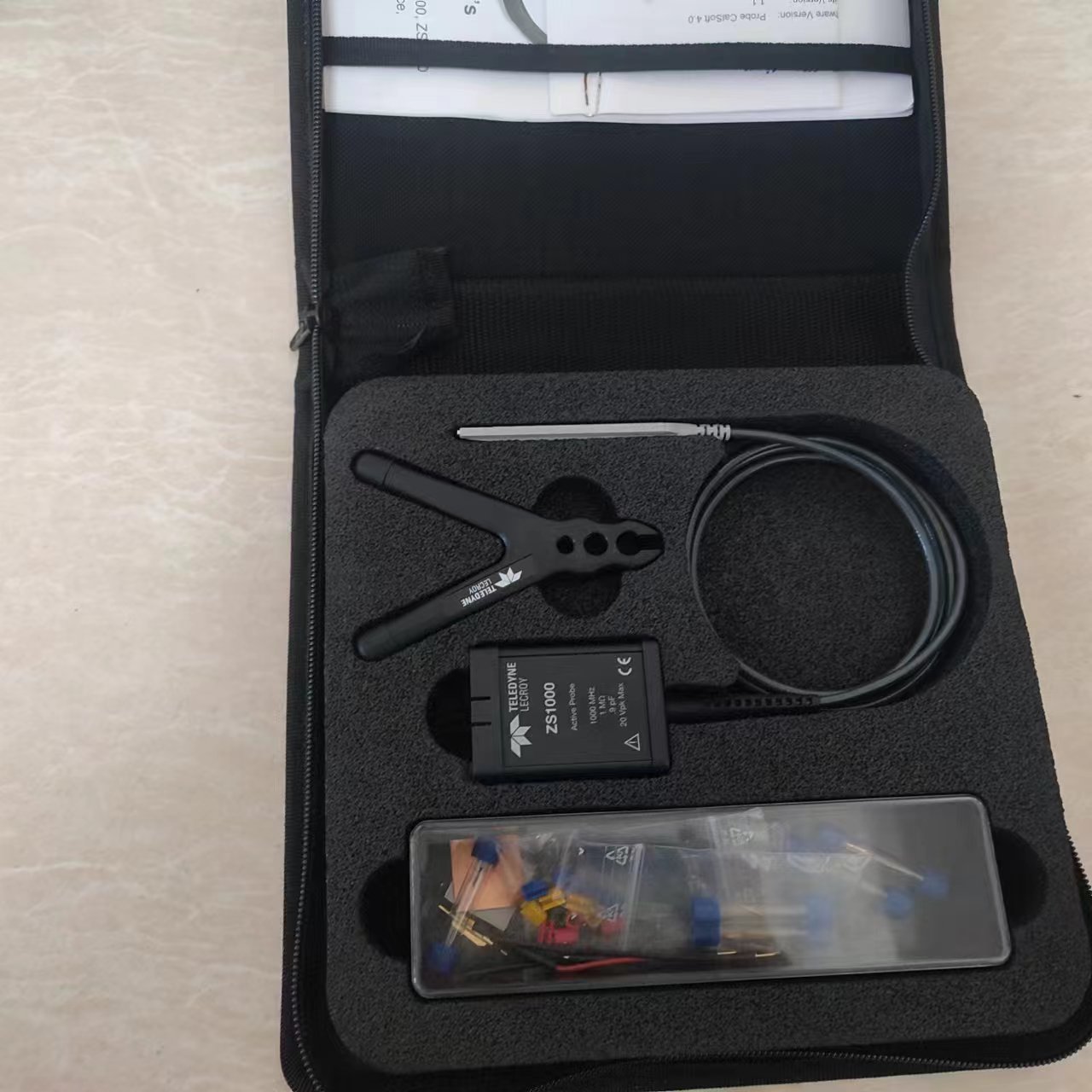

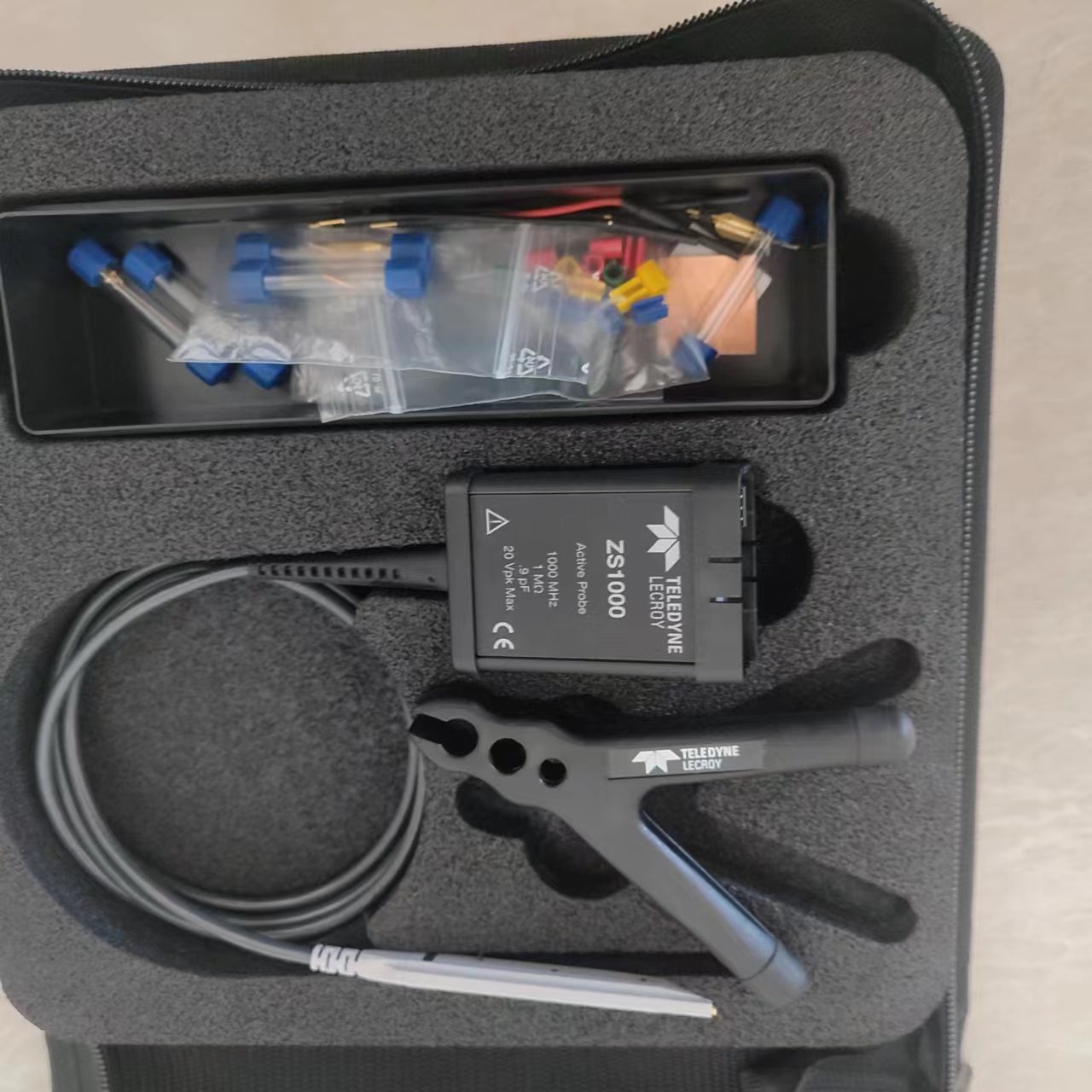

• 配套多種探頭尖端和接地配件，適應不同探測場景（如SMT元件、密集布局電路）?4。

四、對比同類產品

與Tektronix TPP1000（無源探頭，帶寬1 GHz，電容<3.9 pF）相比，ZS1000的有源設計進一步降低輸入電容，提升高頻性能?
