3路雙向HDMI視頻+3路雙向音頻+RS232數據+USB鼠標鍵盤+1路千兆網絡HDMI高清視頻光端機HY-HDMI-S3200DUG是漢源高科（北京）科技有限公司自主研發產品的一款產品，HDMI光端機是由HDMI發射端和HDMI接收端組成，通過一芯單模光纖傳輸HDMI高清音視頻信號。在多媒體應用系統中，往往需要把HDMI數字視頻信號進行遠距離、無失真的并行傳輸。但使用普通的電纜長距離傳輸時，總會出現輸出信號差，容易受干擾，顯示出來的圖像會出現模糊、拖尾、分色等現象。同時傳輸距離短，要多條電纜才能同時傳輸這些信號，不能滿足多媒體信息發布等場合長距離傳輸的要求，使用漢源高科3路雙向HDMI高清視頻光端機HY-HDMI-S3200DUG進行傳輸，很好的解決了此類問題，設備具有具有傳輸距離遠（0～80km）、頻帶寬、抗干擾性能強、安全性能高等優點，適用于長距離和特殊環境傳輸。，所以在長距離傳輸和特殊環境等方面具有無法比擬優勢。

漢源高科HDMI高清視頻光端機已經廣泛應用在各大型多媒體高清顯示、信息發布和新聞中心、交通誘導和信息顯示系統、高速公路監控、平安城市監控、城市智能交通監控、安全監控、戶外大屏顯示系統、大型舞臺展示和娛樂中心、電視直播、多媒體會議、指揮和演習等多個領域。

主要功能與特點

1：全數字、無壓縮、高清傳輸；

2：光口速率10G；

3：發射端支持3路非壓縮HDMI輸入、3路HDMI本地環路輸出、3路非壓縮HDMI輸出、3路音頻輸入、3路音頻輸出、USB鼠標鍵盤；

4：接收端支持3路非壓縮HDMI輸出、3路非壓縮HDMI輸入、3路HDMI本地環路輸出、3路音頻輸出、3路音頻輸入、USB鼠標鍵盤；

5：支持3路音頻雙向傳輸；

6：提供1路RS232數據接口；

7：提供1路千兆網絡接口；

8：支持UXGA 1280*1024/，HDTV 1080p 1920*1080@60Hz分辨率；

9：自動設別和配置顯示模式；

10：LED狀態指示燈對關鍵的參數進行監視；

11：先進的自適應技術，使用時無需進行電氣光學調節；

12：單模（0～80KM）、多模（0～300M）光纖傳輸；

13：適用于極高溫和極低溫等工業嚴酷環境；

14：無需軟件設置，支持即插即用功能，支持熱插拔；

15：1U機架式安裝。

技術指標

光接口（光口速率10G）

線纜傳輸類型：單模單纖（多模可選）

傳輸距離：0～20Km/40Km/60Km/80Km

工作波長：1270nm/1330nm

輸出光功率：-2～-10dBm

接收靈敏度：-18dBm

光接口：FC

HDMI接口：

接口標準：HDMI 1.4

物理接口：HDMI-A

輸入視頻模擬帶寬：500MHz（3dB）

輸入視頻電平：0.8Vp-p

行場同步輸入阻抗：510Ω

返回損耗：＜-40dB@5MHz

音頻接口：

物理接口：3.5mm

音頻路數：3路雙向音頻

數字采樣：96K

信噪比（SNR）：＞75dB

音頻阻抗：600Ω非平衡

USB接口

鼠標鍵盤

數據接口（包含RS232、RS485、RS422接口）

數據接口速率為300～19.2Kbit/s波特率自適應，DCE方式

以太網接口

支持線速10Base-T/100Base-T/1000Base-T，全雙工/半雙工自適應

符合IEEE802.3/IEEE802.3u標準

使用標準RJ45插頭

功耗

整機功耗：＜25W

工作環境

工作溫度：-40℃～＋85℃

平均無故障工作時間：＞10萬小時

產品規格

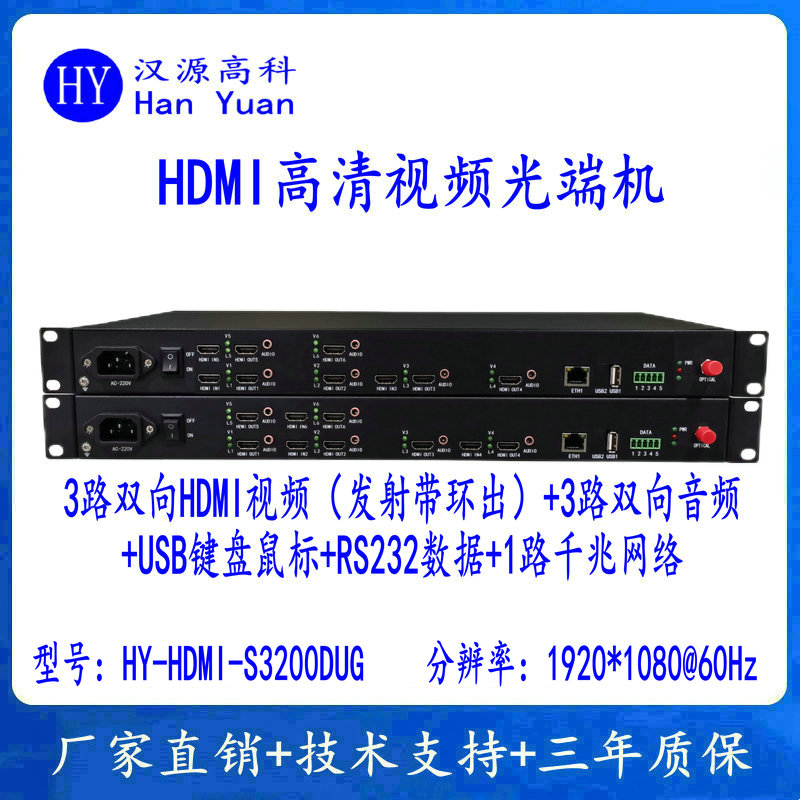

產品名稱：3路雙向HDMI視頻（發射機帶環出）+3路雙向音頻+RS232數據+USB鼠標鍵盤+1路千兆網絡HDMI高清視頻光端機

產品功能描述：在光纖上傳輸3路雙向HDMI視頻（發射機帶環出）+3路雙向音頻+RS232數據+USB鼠標鍵盤+1路千兆網絡，1U機架式設備

業務端口描述：1個光接口（光口速率10G，FC口）；發射機9路HDMI視頻接口（3路HDMI視頻輸入，3路HDMI視頻本地環出，3路HDMI視頻輸出）；接收端9路HDMI視頻接口（3路HDMI視頻輸出、3路HDMI視頻輸入，3路HDMI視頻本地環出）；發射端3路音頻輸入接口、3路音頻輸出接口（3.5MM），接收端3路音頻輸出接口、3路音頻輸入接口（3.5MM）；1路RS232數據（鳳凰端子）；USB（鼠標鍵盤）；1路千兆網絡（RJ45）

輸入電壓：220VAC

產品尺寸：485*192*45mm

產品重量：3.25KG/臺
