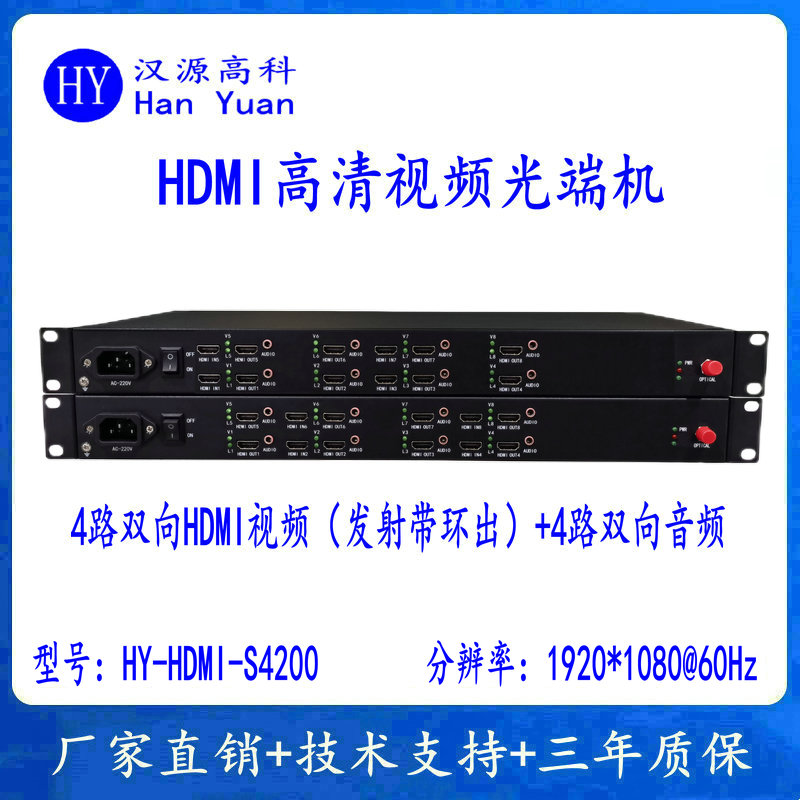

4路雙向HDMI視頻(發射機帶環出)+4路雙向音頻HDMI高清視頻光端機HY-HDMI-S4200是漢源高科（北京）科技有限公司自主研發產品的一款產品，HDMI光端機是由HDMI發射端和HDMI接收端組成，通過一芯單模光纖傳輸HDMI高清音視頻信號。在多媒體應用系統中，往往需要把HDMI數字視頻信號進行遠距離、無失真的并行傳輸。但使用普通的電纜長距離傳輸時，總會出現輸出信號差，容易受干擾，顯示出來的圖像會出現模糊、拖尾、分色等現象。同時傳輸距離短，要多條電纜才能同時傳輸這些信號，不能滿足多媒體信息發布等場合長距離傳輸?shù)囊螅褂脻h源高科4路雙向HDMI高清視頻光端機HY-HDMI-S4200進行傳輸，很好的解決了此類問題，設備具有具有傳輸距離遠（0～80km）、頻帶寬、抗干擾性能強、安全性能高等優點，適用于長距離和特殊環境傳輸，所以在長距離傳輸和特殊環境等方面具有無法比擬優勢。
漢源高科HDMI高清視頻光端機已經廣泛應用在各大型多媒體高清顯示、信息發布和新聞中心、交通誘導和信息顯示系統、高速公路監控、平安城市監控、城市智能交通監控、安全監控、戶外大屏顯示系統、大型舞臺展示和娛樂中心、電視直播、多媒體會議、指揮和演習等多個領域。
主要功能與特點
1：全數字、無壓縮、高清傳輸；
2：光口速率10G；
3：發射端支持4路非壓縮HDMI輸入、4路HDMI本地環路輸出、4路非壓縮HDMI輸出、4路音頻輸入、4路音頻輸出；
4：接收端支持4路非壓縮HDMI輸出、4路非壓縮HDMI輸入、4路HDMI本地環路輸出、4路音頻輸出、4路音頻輸入；
5：支持4路音頻雙向傳輸；
6：支持UXGA 1280*1024/，HDTV 1080p 1920*1080@60Hz分辨率；
7：自動設別和配置顯示模式；
8：LED狀態指示燈對關鍵的參數進行監視；
9：先進的自適應技術，使用時無需進行電氣光學調節；
10：?jiǎn)文＃?～80KM）、多模（0～300M）光纖傳輸；
11：適用于極高溫和極低溫等工業嚴酷環境；
12：無需軟件設置，支持即插即用功能，支持熱插拔；
13：1U機架式安裝。
技術指標
光接口（光口速率10G）
線纜傳輸類型：?jiǎn)文卫w（多模可選）
傳輸距離：0～20Km/40Km/60Km/80Km
工作波長：1270nm/1330nm
輸出光功率：-2～-10dBm
接收靈敏度：-18dBm
光接口：FC
HDMI接口：
接口標準：HDMI 1.4
物理接口：HDMI-A
輸入視頻模擬帶寬：500MHz（3dB）
輸入視頻電平：0.8Vp-p
行場同步輸入阻抗：510Ω
返回?fù)p耗：＜-40dB@5MHz
音頻接口：
物理接口：3.5mm
音頻路數：4路雙向音頻
數字采樣：96K
信噪比（SNR）：＞75dB
音頻阻抗：600Ω非平衡
功耗
整機功耗：＜30W
工作環境
工作溫度：-40℃～＋85℃
平均無故障工作時間：＞10萬小時
產品規格
產品名稱：4路雙向非壓縮HDMI視頻+4路雙向音頻HDMI高清視頻光端機
產品功能描述：在光纖上傳輸4路雙向非壓縮HDMI視頻+4路雙向音頻，1U機架式設備
業務端口描述：1個光接口（光口速率10G，F(xiàn)C口）；發射機12路HDMI視頻接口（4路HDMI視頻輸入，4路HDMI視頻本地環出，4路HDMI視頻輸出）；接收端12路HDMI視頻接口（4路HDMI視頻輸出、4路HDMI視頻輸入，4路HDMI視頻本地環出）；發射端4路音頻輸入接口、4路音頻輸出接口（3.5MM），接收端4路音頻輸出接口、4路音頻輸入接口（3.5MM）
輸入電壓：220VAC
產品尺寸：485*192*45mm
產品重量：3.5KG/臺
