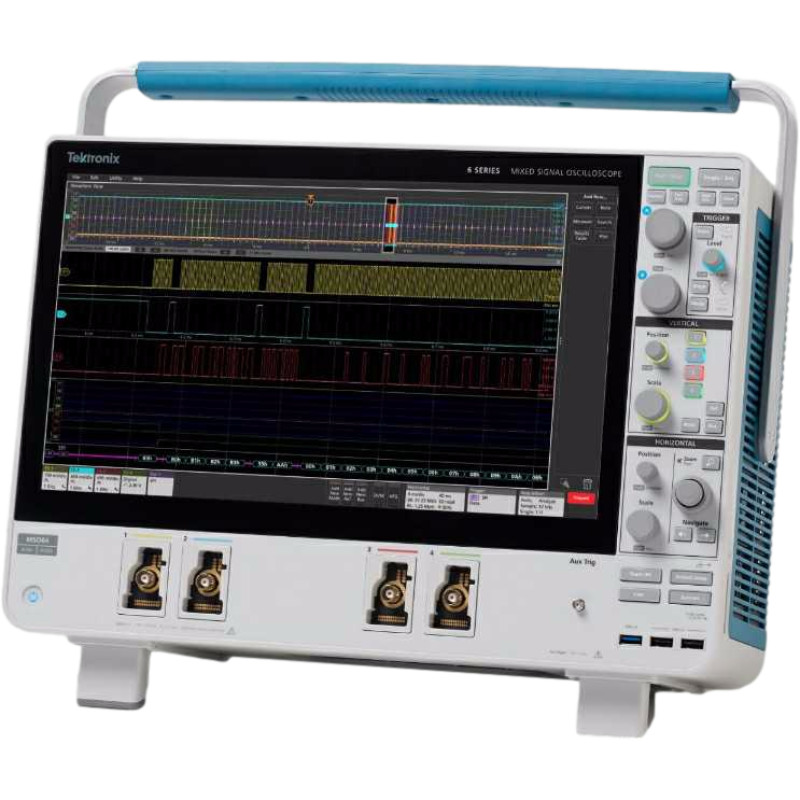

Tektronix泰克MSO64混合信號示波器
簡 述：
使用 1 GHz 至 8 GHz 的可升級帶寬對現有和未來高速設計進行故障排除和驗證。通過低噪聲和每條通道 25 GS/s 的采樣率進行準確測量 - 在四通道同時打開時，采樣率不會下降。
6 系列 MSO 混合信號示波器 型號
型號 采樣率 記錄長度 模擬通道 數字通道數
MSO64 25 GS/s 62.5 - 250 M 樣點 4 可達 32 條（可選）
概述
使用 1 GHz 至 8 GHz 的可升級帶寬對現有和未來高速設計進行故障排除和驗證。通過低噪聲和每條通道 25 GS/s 的采樣率進行準確測量 - 在四通道同時打開時，采樣率不會下降。
最高分辨率時噪聲最低
在 1mV/div 時，與傳統示波器相比，噪聲降低超過 75%
看到從未見過的信號。
- 示波器前端 ASIC 芯片 TEK061 實現超低的本底噪聲。
- 12bits ADC，高分辨率模式下可達16bits
觀看選擇 6 系列 MSO 的 6 個理由
- 性能 - 帶寬/采樣率
- 低噪聲/高分辨率
- 令人愉快的用戶界面
- 測量和分析
- 靈活探測
- 升級與附加功能
輕松進行高級測量與分析
在 GHz 時鐘與串行總線上輕松檢定抖動。通過綜合高級測量，可輕松地將統計資料納入日常工具包。例如，對于抖動或高級功率分析，使用與例行上升時間和 rms 測量相同的拖放操作。
- 高級抖動分析
- 高級功率分析
- 高速串行一致性
- 自動化測量與趨勢分析
通過四個 FlexChannel? 輸入實現多種功能。使用標配的 1 GHz、10x 探頭探測電路。可以連接高性能單端探頭或者差分探頭，或者通過新的 TriMode 探頭實現一個探頭同時進行單端和差分量測。將 TLP058 探頭連接至任意通道實現 8 路數字通道 ? 最多達 32 條數字通道。
- 1 MΩ 和 50 Ω 輸入阻抗
- 附帶四個 1 GHz 帶寬低電容無源探頭
- 新 4、6 和 8 GHz TriMode 探頭
- 15.6 英寸響應超快的觸摸屏
- 開合/縮放/滑動
- 按鈕和鼠標操作
