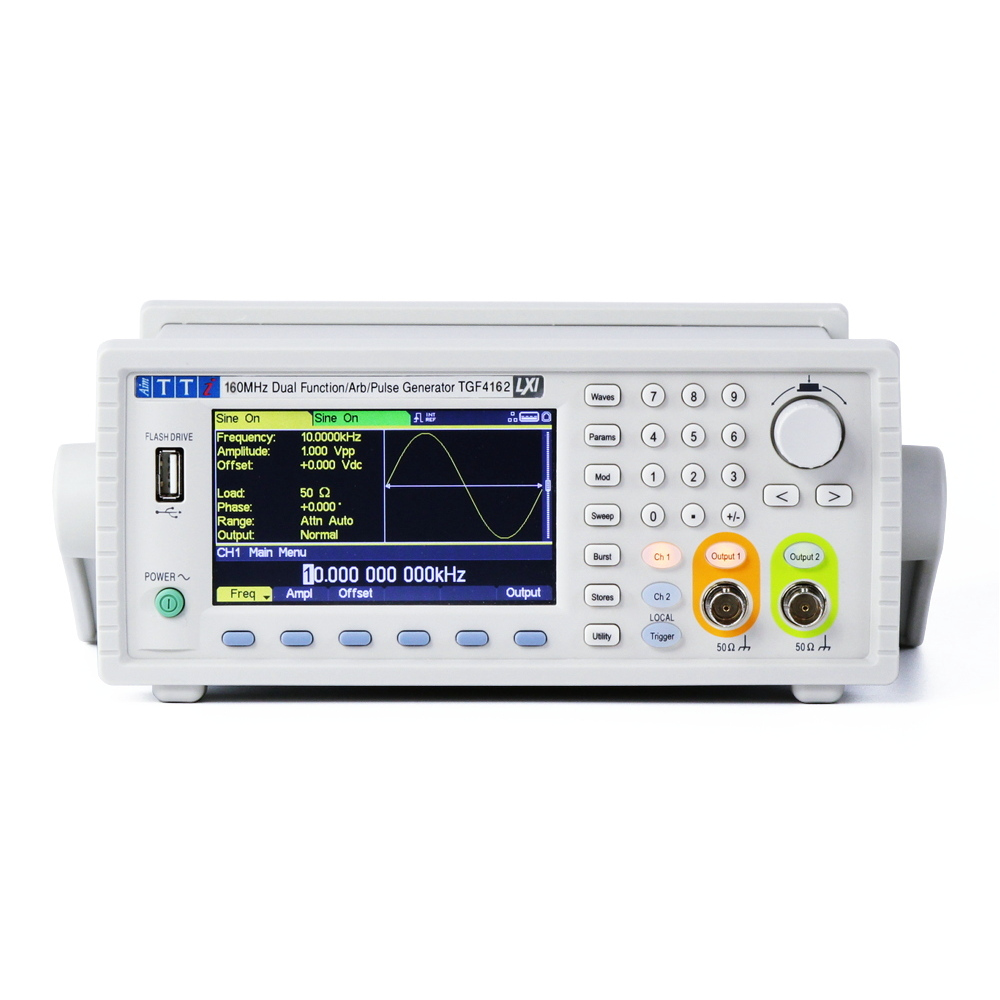

英國AIM-TTI  TGF4162函數發生器

TGF4082-80MHZ
TGF4162-160MHZ
TGF4242-240MHZ

TGF4000雙通道任意函數發生器，40至240MHz
TGF4000系列功能/任意發生器在兩個相同的全性能通道上提供高達240MHz的信號發生能力，可以獨立工作或以耦合或跟蹤模式工作。提供精確的通道到通道相位控制，分辨率為0.001°。
高分辨率，低抖動脈沖可以產生高達100MHz的寬帶寬白噪聲。

TGF4000雙通道任意函數發生器，40至240MHz

英國AIM-TTI推出一系列高性能可編程功能/任意發生器，型號范圍為40MHz至240MHz
通過提供高達240MHz的模型以及低諧波失真和相位噪聲，TGF4000系列在其價格范圍內優于其他發電機。音頻頻段THD明顯優于類似發電機，僅為0.05％。脈沖發生器功能在10ns至1000s的周期范圍內提供100ps的出色脈沖寬度分辨率。脈沖邊沿速度可在3ns至800s之間獨立變化。脈沖抖動顯著低于任何類似的發電機，只有30ps。兩個通道可以完全獨立地操作，就像它們是兩個獨立的發電機一樣。耦合操作可用于頻率，幅度和輸出開/關，從而實現兩個通道上的同時輸出變化。相對相位可以設置在-360度到+360度之間，分辨率為0.001度。

主輸出可為高達80MHz的頻率提供高達10V pk-pk至50Ω（20V pk-pk EMF）。可以設置高水平的DC偏移以及低信號電平，并且可以固定衰減器以防止在改變電平時出現毛刺。幅度可以作為峰峰值電壓加上偏移或高電平和低電平輸入。幅度顯示相對于50Ω負載阻抗或開路EMF值。或者，用戶可以輸入1Ω至10kΩ之間的任何負載值，并相應地計算幅度。可在1μHz和240MHz之間產生各種波形，具有高分辨率和高精度。產生的正弦波具有高達240MHz的低失真。可以在高達100MHz的頻率下產生具有快速上升和下降時間的方波。線性斜波產生到5MHz。斜坡和方波也具有可變對稱性。TGF4000可產生高分辨率，低抖動，可變邊沿時間脈沖至100MHz，具有可變周期，脈沖寬度和幅度。

可以使用16位（TGF4042和TGF4082上的14位）分辨率和800MSa / s的采樣率（TGF4042和TGF4082上的400MSa / s）生成復雜的定制波形。內部存儲器中最多可存儲四個波形。波形也可以由提供的Waveform Manager Plus Windows應用程序生成，并通過USB，LAN或可選的GPIB接口或USB閃存驅動器下載到儀器。

內部AM，FM，PM，ASK，FSK，BPSK，SUM *和PWM調制使您可以輕松調制波形，而無需單獨的調制源。還內置線性和對數掃描，掃描速率可在1μs至500s之間選擇。突發模式操作允許用戶在每個觸發事件處選擇多個周期。Noise功能提供寬帶高斯噪聲，帶寬高達100MHz，波峰因數超過5。噪聲既可用作載波波形，也可用作AM，FM，PM，PWM和SUM調制類型的調制波形。作為載波，它可以是AM，ASK或SUM調制的。16位TGF4242和TGF4162的附加功能包括諧波發生器功能，可以通過添加最多16個正弦波來創建波形，從最多50個順序中選擇。可以為每個諧波單獨設置幅度和相位。PRBS（偽隨機比特序列）是在安全通信系統中廣泛使用的二進制波形類型。PRBS提供8種序列長度選擇，速率介于1mbps和50Mbps之間。PRBS可以用作載波波形和調制器。

TGF4000系列配備4.3英寸高分辨率彩色屏幕，在進行復雜測試時可提供更高的效率和清晰度。兩個通道的圖形可以并排顯示，以便于比較或與所選設置的詳細說明一起顯示。每個通道都有一個設置顏色，以便在更改和更新設置項時提供所選輸出通道的即時識別。

LAN和USB接口是標準配置，完全符合LXI Core 2016.GPIB是可選的
