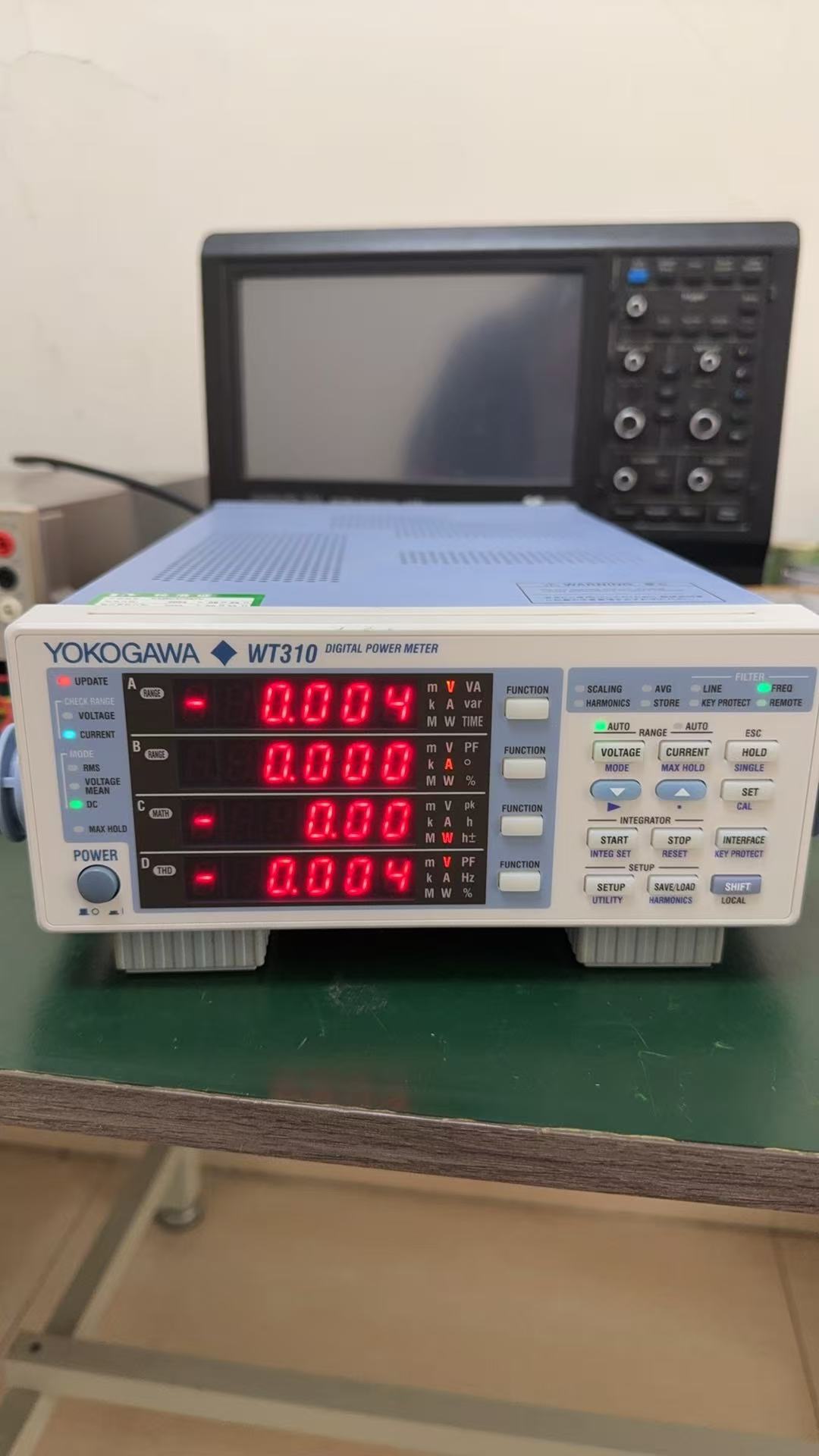

橫河 Yokogawa  WT300 數字功率計

產品特色一與功能

寬電流輸入范圍：WT300E系列可覆蓋的電流輸入范圍非常廣，小到幾微安大到40Arms均可測量。可測量包含交直流成分的輸入信號。測量應用范圍包括從待機功耗的微小電流到電磁爐的大電流。

同時測量所有參數： WT300E系列不但可以測量所有交直流參數，也可以在沒有改變測量模式的情況下同時執行諧波測量和積分測量。

快速顯示和數據更新率： WT300E系列擁有快速顯示和100ms的數據更新率，可為用戶縮短測試過程的工時。

值保持功能：可以保持RMS/PEAK Voltage & 電流、有功功率、無功功率和視在功率的值。

線路濾波器和頻率濾波器功能： 這些濾波器功能將為基波測量過濾掉不需要的噪聲和諧波成分。

豐富的通信接口：USB、GP-IB或RS-232(可選)、以太網(選件)

U從生產線到工程測試臺，用戶可根據自身應用需求自由選擇接口。也可以適用WTViewerFreePlus軟件設置所有類型的測量。此外，還可以顯示并保存數值、顯示波形* 以及測量數據的趨勢圖。

*顯示波形需要 /G5 諧波選件。

通過 Modbus/TCP*1 功能與橫河記錄儀連接、通過以太網*1 與PLC連接

Digital 利用以太網或 Modbus/TCP功能，由WT系列儀器測量得到的數值數據可以被橫河的記錄儀 GP10*2, *3 和GM*2, *3 直接采集。也可以使用GA10*2 數據記錄軟件采集數據。

并且，在生產現場使用的橫河PLC FA-M3V*2series也可以通過VXI-11協議進行通信連接。

*1 需要/C7 以太網選件。*2 GP10/GM/GA10/FA-M3V 均由橫河電機株式會社生產制造。*3 需要/E2 和 /MC 選件。

用于測量記錄的D/A輸出

通過 D/A 選件，可將電壓、電流、功率等測量數據輸出到數據記錄儀予以記錄（+/-5Vdc ）。（WT310E/WT310EH 4CH 、WT332E/WT333E 12CH ）

比較器功能

WT300E系列可以輸出+5V、0V或-5V，為了像WT210/WT230的比較器功能那樣用繼電器接點輸出代替輸出，WT300E系列可以提供自己的繼電器和繼電器驅動回路。

自動調零功能

WT300E系列在輸入量程發生變化時會自動執行調零，以補償零電平偏移。該動作可在100ms內完成，并且不需要斷開接線。

WT300E的寬量程和增強性能，可以讓客戶使用一個功率計就能完成對逆變器從低頻到高頻的所有測試應用。

快速顯示和數據更新率：WT300E系列擁有快速顯示和100ms的數據更新率，可 為用戶縮短測試過程的工時。所有輸入量程的基本測量精度保持一致，讀數的0.1% + 量程的0.05%(50/60Hz)DC 讀數的0.1% rdg +量程的0.2%。

同時測量所有參數:

U/I/P/Freq/Integ(+/-)/諧波組件/ THD 100ms 周期。

WT300E系列不但可以測量所有交直流參數，也可以在沒有改變測量模式的情況下同時執行諧波測量和積分測量。WTViewerFreePlus軟件可用于監視和保存所有這些參數數據，多可達200個。

量程間的自動量程功能

自動量程功能可用于在量程間自動選擇/切換量程。這樣既可以減少量程切換次數，也可以提高測試效率。

積分測量時的自動量程功能

通常，當功率計在積分模式下測量功耗和待機功率時，需要將測量量程固定。但是，如果輸入電壓或電流超過被選量程的值，測量結果將出錯，并且需要以量程執行重復測試。WT300E系列可以在積分模式下快速地自動切換量程，這不但可省去上述重復測試的麻煩，還可保證積分的連續性和準確度。該功能不但可以測量正負瓦時，還可以測量安時以及DC電流。

頻率帶寬： DC 0.1Hz 至 100 kHz (WT310E: 頻率超過30kHz時電流6A；WT310EH: 頻率是20kHz 電流40A).

直接輸入： 直接輸入值 600V 和 20A, 或者 40A (WT310EH). WT310E系列的寬電流量程，可以滿足客戶低至50 micro-Amps高至40Arms (WT310EH)的電流測量需求。
