智能儀表是隨著80年代初單片機技術的成熟而發展起來的，現在世界儀表市場基本被智能儀表所壟斷。究其原因就是企業信息化的需要，企業在儀表選型時其中的一個必要條件就是要具有聯網通信接口。最初是數據模擬信號輸出簡單過程量，后來儀表接口是RS232接口，這種接口可以實現點對點的通信方式，但這種方式不能實現聯網功能。隨后出現的RS485解決了這個問題。

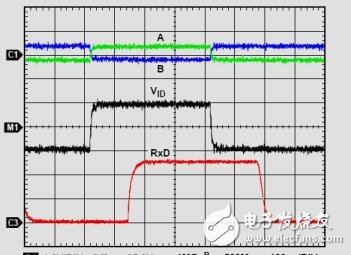

RS485接口組成的半雙工網絡，一般是兩線制（以前有四線制接法，只能實現點對點的通信方式，現很少采用），多采用屏蔽雙絞線傳輸。這種接線方式為總線式拓撲結構在同一總線上最多可以掛接32個結點。在RS485通信網絡中一般采用的是主從通信方式，即一個主機帶多個從機。很多情況下，連接RS-485通信鏈路時只是簡單地用一對雙絞線將各個接口的“A”、“B”端連接起來。RS485接口連接器采用DB-9的9芯插頭座，與智能終端RS485接口采用DB-9（孔），與鍵盤連接的鍵盤接口RS485采用DB-9（針）。另有一個問題是信號地，上述連接方法在許多場合是能正常工作的，但卻埋下了很大的隱患，這有二個原因：（1）共模干擾問題： RS-485接口采用差分方式傳輸信號，并不需要相對于某個參照點來檢測信號，系統只需檢測兩線之間的電位差就可以了。但人們往往忽視了收發器有一定的共模電壓范圍，RS-485收發器共模電壓范圍為-7～+12V，只有滿足上述條件，整個網絡才能正常工作。當網絡線路中共模電壓超出此范圍時就會影響通信的穩定可靠，甚至損壞接口。（2）EMI（電磁兼容性）問題：發送驅動器輸出信號中的共模部分需要一個返回通路，如沒有一個低阻的返回通道（信號地），信號中的共模部分就會以輻射的形式返回源端，整個總線就會像一個巨大的天線向外輻射電磁波。
