本文為一種工業現場總線與以太網互聯方法，介紹以太網與CAN現場總線之間協議轉換網關的設計與實現，采用AT89C55作為主處理器，通過兩個接口芯片實現CAN總線與以太網的互連，分別給出其硬件結構和軟件設計思想。為企業信息網絡與控制網絡集成提供一種可行的方法。

　　1、硬件結構

　　目前，對于CAN和以太網相連的嵌入式網關設計主要有兩種方法：一種是低檔MCU加接口芯片的設計方法，另一種是高檔MCU加EOS（實時多任務操作系統）再加接口芯片的設計方法。因CAN只采用了ISO/OSI參考模型的一、二層，協議相對簡單，比較適合用于低成本、速率要求不高的離散控制系統。從合理的成本和有效利用處理能力這兩方面考慮，該設計采用低檔MCU加接口芯片的方法，其硬件框圖見圖1。

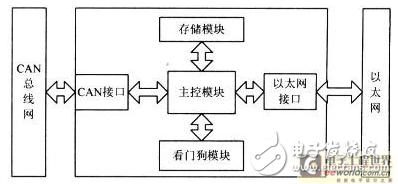

　　圖1 硬件原理圖

　　1.1 主控芯片及以太網接口模塊

　　根據要求，該系統選擇了性能價格比較高的Atmel公司生產的AT89C55單片機。它是面向測控對象和嵌入式應用的，所以它的體系結構以及CPU、指令系統、外圍單元電路都是按照這種要求專門設計的。它內部帶高達20 KB的FLASH程序存儲器，AT89C55完全兼容8051指令集，片上FLASH方便了使用者進行在線編程，工作速率最高可達33 MHz，256 B的內部RAM，32個可編程的I/O口，3個16位的定時/計數器，8個中斷源，支持低功耗的空閑工作模式。以太網接口選用的是RTL8019AS芯片，它是由Realtek公司生產的一種高度集成的以太網控制器，能實現以太網媒介訪問層（MAC）和物理層（PHY）的全部功能。RTL8019AS內部有兩個RAM區域：一是16 KB，地址為0x4000~0x7fff，要接收和發送數據包必須通過DMA讀寫RTL8019AS內部的16 KB的RAM，它實際上是雙端口RAM，即有兩條總線與其連接，一條總線用于RTL8019AS讀/寫或寫/讀該RAM，即本地DMA;另一條總線用于單片機讀或寫該RAM，即遠程DMA;二是32個字節，地址為0x0000~0x001F，用于存儲以太網物理地址。主控芯片和以太網接口芯片的硬件接口原理圖見圖2。值得注意的是由于以太網的包最大可以超過1 500個字節，AT89C55的片內RAM只有256個字節，因此無法存儲這么大的包，所以這里擴展了一個32 KB的外部RAM，這樣同時也能提高單片機的數據傳輸速度。

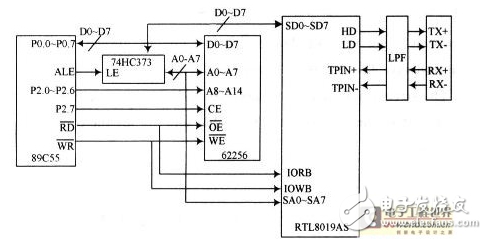

　　圖2 以太網接口電路原理圖

　　1.2 CAN接口模塊

　　組成CAN系統的主要器件是CAN控制器和收發器。該設計中，CAN接口模塊選用SJA1000芯片和PCA82C250芯片。SJA1000是一個獨立的CAN控制器，它是Philips公司另一個CAN控制器PCA82C200的替代產品，且增加了一種新的工作模式（Peli CAN），這種模式支持CAN 2.0B協議。SJA1000主要完成CAN的通信協議，實現報文的裝配和拆分、接收信息的過濾和校驗等。
