光子晶體光纖由于其靈活可調的色散特性用作色散補償具有極大的應用潛力。 設計了一種色散補償光子晶體光纖， 并運用頻域有限差分法模擬了其色散特性， 從理論上分析了其結構參數孔間距 Λ 和空氣占空比 d/Λ 對該光子晶體光纖的色散系數的影響， 并且實際制備出了 3 種不同結構參數的光子晶體光纖。 通過對其色散曲線對比分析表明：當光子晶體光纖孔間距在 1 μm 附近時， 其色散系數隨著孔間距 Λ 和占空比 d/Λ 的增大而增加， 但對于孔間距 Λ 的變化比占空比 d/Λ 更為敏感， 并且隨著孔間距 Λ 的增加， 其對色散系數的影響能力逐漸減小。 設計并制備的光子晶體光纖在 1550 nm 處的色散系數為 ?241.5 ps·nm?1·km?1，相對色散斜率為 0.0018， 具有較好的色散補償能力。

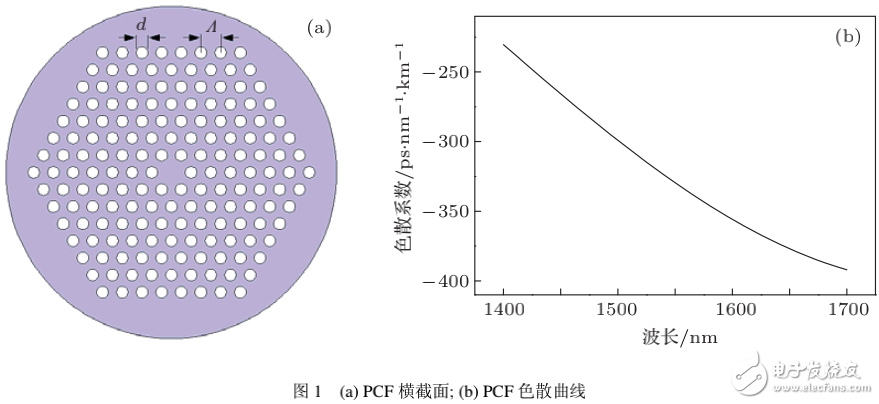

本文設計了一種色散補償 PCF， 理論設計光纖橫截面如圖 1（a） 所示， 灰色和白色區域分別表示二氧化硅和空氣， 纖芯直徑約 1.2 μm， 空氣占空比 d/Λ 和孔間距 Λ 分別為 0.6 和 1 μm， 模擬結果表明該光纖在 1550 nm 處具有很高的負色散系數（?329 ps·nm?1·km?1），相對色散斜率 （relative dispersion slope， RDS） 為0.0019， 其色散曲線如圖 1（b）所示，具有很好的寬帶色散補償能力。
