JJF1095電容器介質損耗測量儀校準規范

2234606 2017-10-16 | pdf | 170KB | 次下載 | 1積分

資料介紹

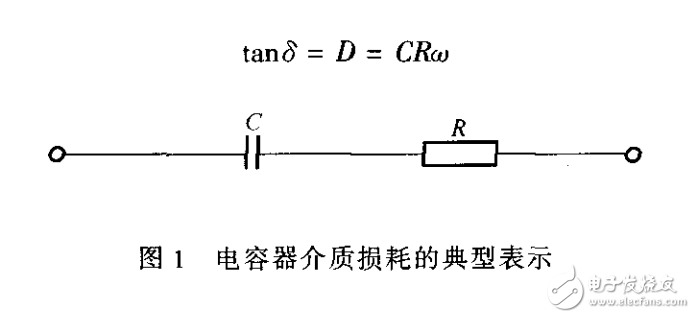

　　電容器介質損耗測量儀校準規范范圍本規范適用于各型電容器介質損耗測量儀的校準，也適用于多功能 LCR表中增設的電容器介質損耗角正切 tan 8（或 D值）的校準。 2 引用文獻本規范引用以下文獻： JJG66-1990《高頻電容損耗標準》使用本規范時，應注意上述引用文獻的現行有效版本。 3 術語電容器損耗標準量具— 由低損耗的空氣介質（或云母介質）固定電容器與高頻電阻串聯并外加屏蔽罩組成的實物量具。損耗量具的初損耗值— 未串接高頻電阻時的電容器固有損耗值 Do，損耗量具的大損耗值— 串聯高頻電阻R后，損耗量具的損耗值 D，。其損耗值為初損耗加上高頻電阻引起的損耗值之和。 4 概述電容器介質損耗是電容器的重要質量指標之一，其給值可以使用專門的電容器介質損耗儀，或者使用多功能 LCR表中增設的電容器介質損耗 D （或 tan 8值）顯示或讀數。專門測量電容器損耗角正切的儀器，其原理可等效為直流惠斯登電橋，其中一臂由振蕩器的直流板阻組成，其余之臂為純電阻。測 D時實質上是將被測件與隨機配套的損耗標準件的D值進行比對。因此，在校準該型損耗儀時，應校準 D （或 tan的表頭刻度誤差及校準隨機損耗校試件，只有二者都合格后才能符合技術條件的要求。針對 LCR表中增設的電容器損耗角正切測量功能的校準，只需對照 LCR表中tan 8 （或 D值）的顯示值和損耗角正切量具的標準值即可判定是否符合技術條件的要求。電容器介質損耗是電容器介質損耗角正切的簡稱，可由下圖等效并以公式（1）表述。
