導線與導線的連接、線頭與接線樁的連接，事情小，責任大。本文圖文并茂，讓你清清楚楚看懂！
導線與導線的連接
導線的連接情況有：單股銅芯導線的直線連接、T字形連接；雙股線的對接；多股銅芯導線的直線連接、T字形連接；不等徑銅導線的對接；單股線與多股線的T字分支連接；軟線與單股硬導線的連接；鋁芯導線用壓接管壓接；鋁芯導線用壓接管壓接。
單股銅芯導線的直線連接
先將兩導線芯線線頭成X形相交。
互相絞合2～3圈后扳直兩線頭。
將每個線頭在另一芯線上緊貼并繞6圈，用鋼絲鉗切去余下的芯線，并鉗平芯線末端。

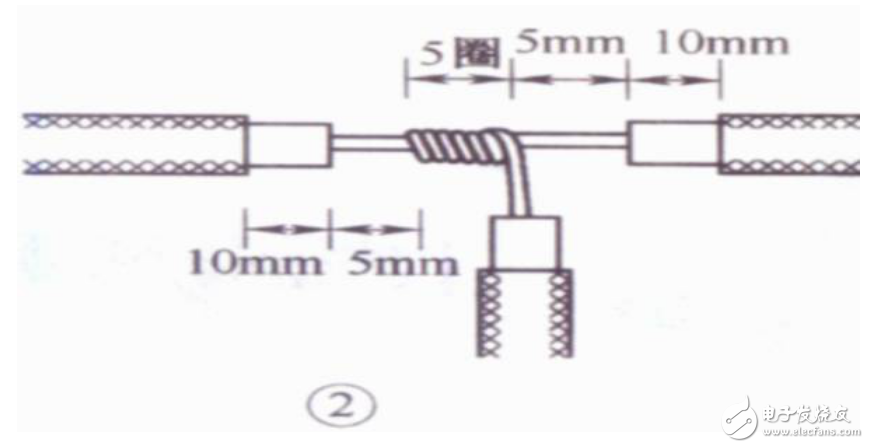

單股銅芯導線的T字形連接
將支路芯線的線頭與干線芯線十字相交，在支路芯線根部留出5mm，然后順時針方向纏繞6～8圈后，用鋼絲鉗切去余下的芯線，并鉗平芯線末端。

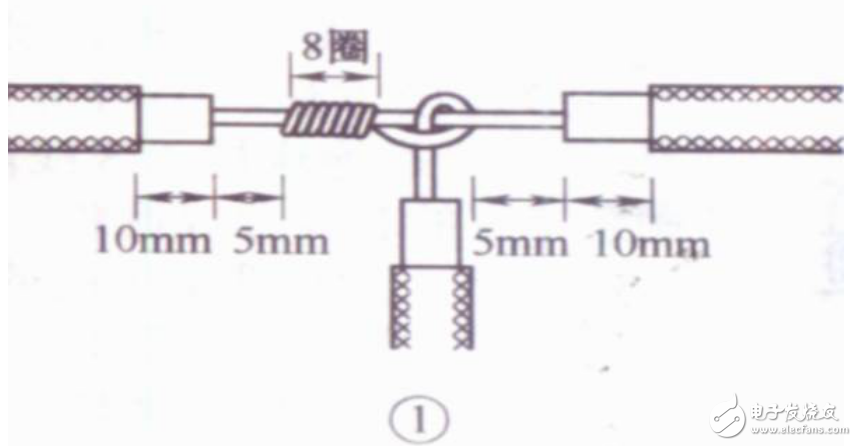

小截面的芯線可以不打結。

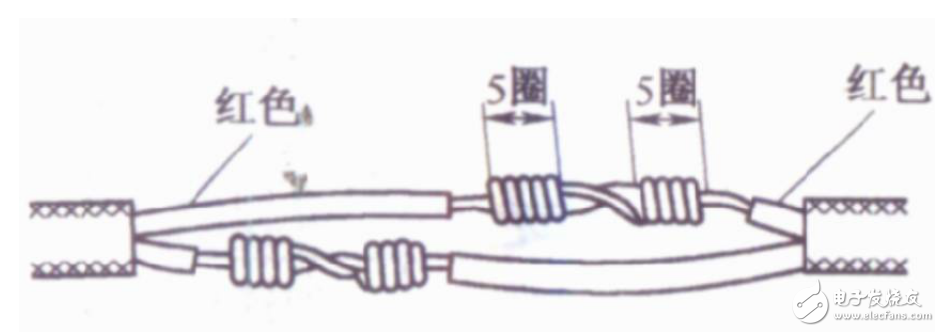

雙股線的對接
將兩根雙芯線線頭剖削成圖示中的形式。連接時，將兩根待連接的線頭中顏色一致的芯線按小截面直線連接方式連接。用相同的方法將另一顏色的芯線連接在一起
