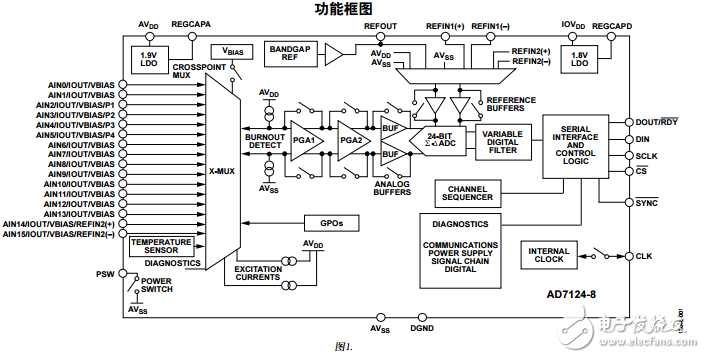

AD7124-8是一款適合高精度測量應用的低功耗、低噪聲、完整模擬前端。該器件內置一個低噪聲24位Σ-Δ型模數轉換器（ADC），可配置來提供8個差分輸入或15個單端或偽差分輸入。片內低噪聲級確保ADC中可直接輸入小信號。 AD7124-8的主要優勢之一是用戶可靈活使用三種集成功率模式。功耗、輸出數據速率范圍和均方根噪聲可通過所選功率模式進行定制。該器件還提供多個濾波器選項，確保為用戶帶來最大的靈活性。當輸出數據速率為25 SPS（單周期建立）時，AD7124-8可實現 50 Hz和60 Hz同時抑制，且在較低輸出數據速率下，可實現超過80 dB的抑制性能。 AD7124-8提供最高的信號鏈集成度。該器件內置一個精密低噪聲、低漂移內部帶隙基準電壓源，也可采用內部緩沖的外部差分基準電壓。其它主要集成特性包括可編程低漂移激勵電流源、開路測試（burnout）電流和偏置電壓產生器，利用偏置電壓產生器可將某一通道的共模電壓設置為 AVDD/2。低端功率開關允許用戶在兩次轉換之間關斷橋式傳感器，從而保證系統具有絕對最小功耗。該器件還允許用戶采用內部時鐘或外部時鐘工作。內置通道序列器可以同時使能多個通道，AD7124-8按順序在各使能通道上執行轉換，簡化了與器件的通信。多達16個通道可隨時使能，這些通道具有模擬輸入或診斷功能（比如電源檢查或基準電壓源檢查）。這一獨特的特性允許診斷和轉換交替進行。AD7124-8還支持各通道獨立配置。該器件支持8種配置或設置。每種配置包括增益、濾波器類型、輸出數據速率、緩沖和基準電壓源。用戶可在各通道上分配任何設置。 AD7124-8還集成了豐富的診斷功能，作為全面特性組合的一部分。這些診斷功能包括循環冗余校驗（CRC）、信號鏈檢查和串行接口檢查，從而提供更強大的解決方案。這些診斷功能可減少執行診斷功能所需的外部元件，從而減少對電路板空間的需求，縮短設計時間并節省成本。根據 IEC 61508，典型應用的失效模式影響和診斷分析（FMEDA） 表明安全失效比例（SFF）大于90%。該器件采用2.7 V至3.6 V單模擬電源或1.8 V雙電源工作。數字電源范圍為1.65 V至3.6 V。器件的額定溫度范圍為?40°C 至+105°C。AD7124-8采用32引腳LFCSP封裝。請注意，在整篇數據手冊中，多功能引腳（如DOUT/RDY） 由整個引腳名稱或引腳的單個功能表示；例如RDY即表示僅與此功能相關。
