監控回路部分集成了對分布式能源的控制技術，包括對分布式電源與儲能系統之間的協調控制，電力電子設備的智能控制，分布式電源和負載組成的微網與主網之間的協調控制，基于先進通信技術的控制策略，應用新型供用電保護策略等。通過這些關鍵技術達到降低電力系統能耗，提高電力系統可靠性和靈活性。

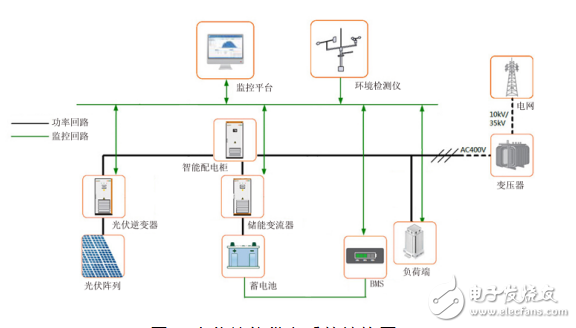

　　圖1 光伏儲能供電系統結構圖

　　儲能系統用于實現電池與網間能量雙向交換，可工作在蓄充模式和蓄電池能量回饋網模式。如圖2所示AC/DC 模塊采用三相高頻SPWM 整流（逆變）電路，主功率回路由三相逆變橋、驅動電路、直流電容、電抗器、控制電路等組成。裝置交流輸入設置有軟啟動電路，裝置啟動前，首先通過軟啟動電阻對直流側充電，當電壓建立后再閉合主接觸器，隨后裝置并網運行。 AC/DC模塊可四象限運行，當電池充電時，將網側交流電整流成直流電給蓄電池充電，當電池放電時，則將直流電逆變成交流回饋到電網。

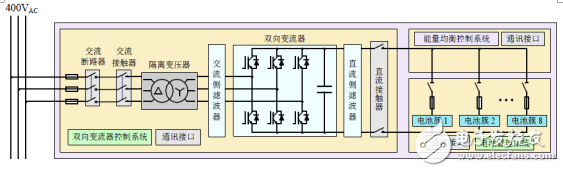

　　圖2 儲能系統結構圖

　　儲能系統通過訊接收后臺控制指令，根據功率指令符號及大小控制變流器對電池進行充電或放電，實現對電網有功功率及無功功率的調節。通過CAN 接口與電池管理系統通訊，獲取電池組狀態信息，可實現對電池的保護性充放電，確保電池運行安全。也可采集電網信息，參與電網的電壓/無功控制，或作為備用電源使用等。

　　光伏系統的電池組件可選用功率250Wp 的單晶硅太陽電池板，每串組件由10塊電池板構成，共使用100塊電池板。這10串電池板通過匯流箱匯流后接入30KW并網逆變器進行逆變。逆變器通過智能配電柜并入三相低壓交流電網（AC380V，50Hz），使用獨立的N線和接地線。
