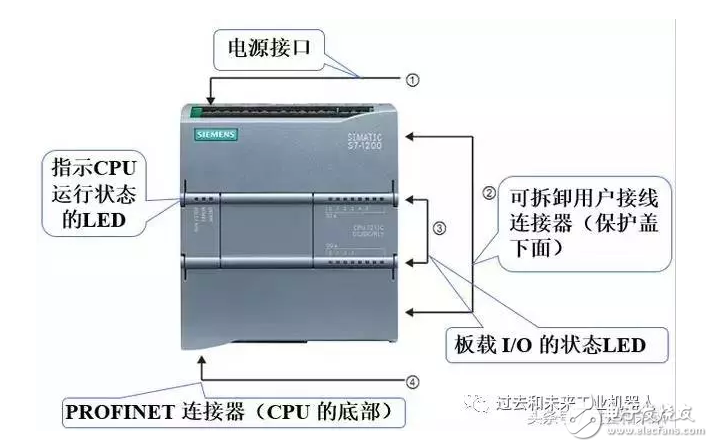

1.1、CPU模塊介紹

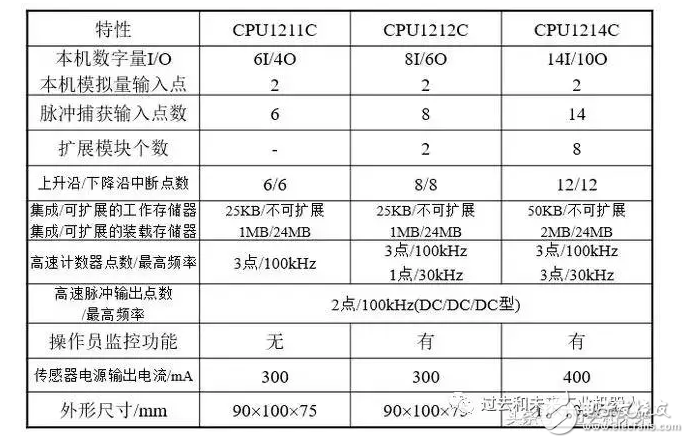

1.1.1、CPU模塊技術參數
1.1.2、CPU的共性：
集成的24V傳感器/負載電源可供傳感器和編碼器使用，也可以用做輸入回路的電源。
集成的2點模擬量輸入（0~10V），輸入電阻100kW，10位分辨率。
2點脈沖列輸出（PTO）或脈寬調制（PWM）輸出，最高頻率為100kHz。
4個時間延遲與循環中斷，分辨率為1ms。
可以擴展3塊通信模塊和一塊信號板，CPU可以用信號板擴展一路模擬量輸出或高速數字量輸入/輸出。
1.1.3、CPU的3種版本：
1.1.4、CPU1214C 外部接線圖
CPU1214C DC/DC/DC的外部接線圖
CPU1214C DC/DC/Relay的外部接線圖
1.2、信號板SB （signal board）
通過信號板可以給 CPU 增加 I/O。 SB 連接在 CPU 的前端。
具有 4 個數字量 I/O（2 x DC 輸入和 2 x DC 輸出）的 SB
具有 1 路模擬量輸出的 SB
1.2.1、信號板接線圖
信號板SB 1221接線圖
信號板SB 1222接線圖
信號板SB 1223接線圖
信號板SB 1232 1x模擬量輸出接線圖
1.3、信號模塊 SM （signal module）
可以使用信號模塊給 CPU 增加附加功能。信號模塊連接在 CPU 右側。
