隨著LED照明行業的屢創新高，節能和環保話題日益受到重視。高亮度、低能耗、壽命長的照明設備成為照明市場的走向。低成本的LED驅動技術也成為研究熱點。現如今的LED驅動器能夠實現更小的尺寸、更低的成本和更高的效率。

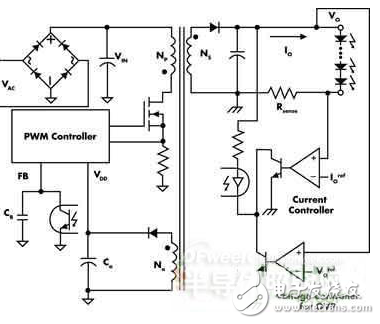

圖1 傳統的次級端調節離線LED驅動器
對傳統照明源白熾燈而言，驅動是輕而易舉的事情，只要讓燈泡直接與電壓源連接就行了。大多數能源都是以恒定電壓的形式存在的，這使得白熾燈的驅動成本相當低。然而，LED有一個光輸出強度，這與它的電流及正向壓降成正比，并隨溫度而變化。因此，LED需要一個恒定電流來驅動，并需要額外的電路。傳統上，LED的離線恒定電流驅動器一般是采用帶輸出電流調節電路（見圖1）的隔離反激式轉換器來實現的。通過一個檢測電阻測量實際的LED電壓，然后與參考電壓數值進行比較，得出誤差電壓。該誤差電壓經由光耦合器被傳送到初級端，用于控制初級端開關器件的占空比。盡管這種方案能夠實現出色的LED電流調節，但輸出調節電路需要光耦合器、參考電壓和檢測電阻，大大增加了系統成本，降低了總體效率。
初級端調節（primarysideregulation，PSR）技術可能是將離線LED驅動器的成本降至最低的最佳解決方案。這項技術只需驅動器初級端的信息，就可精確控制次級端的LED電流，不僅消除了輸出電流檢測損耗，同時省去所有次級反饋電路，從而在不產生龐大成本的前提下提高離線LED驅動器設計的效率。此外，該技術無須次級端反饋電路，即可調節LED驅動器輸出電壓，這相當于提供了一種開燈過壓保護功能，進一步確保了驅動器的可靠性。本文將論述初級端調節技術的基本工作原理，并介紹一種高集成度的初級端調節PWM控制器。與傳統的次級端調節方法相比，這種控制器擁有多種顯著的優勢。
