SEC芯片式霍爾電流傳感器SCD2000S數據手冊

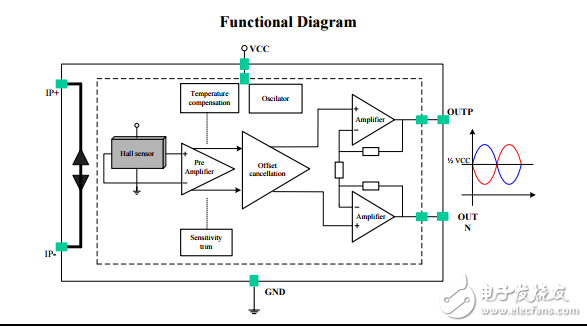

SCD2000s是一種高性能、全差分輸出的線性電流傳感器。它可以提供更有效的解決方案，交流或直流電流檢測，并廣泛應用于工業，消費者和通信設備SCD2000s采用了高精度，低噪聲線性霍爾電路和低Z初級電流導體。采樣電流流過主電流線，由它產生的磁場在霍爾電路上產生相應的電信號，然后通過信號處理電路輸出差分信號。該技術消除了單端輸出傳感器引入的共模噪聲，因為共模輸出點隨溫度變化，從而大大提高了信號的輸出范圍和噪聲信號比。線性霍爾電路采用先進的BiCMOS高靈敏度霍爾傳感器、信號前置放大器、高精度技術，包括溫度補償單元、振蕩器、偏置抵消單元和放大器等模塊。在沒有磁場的情況下靜態輸出為50%VCC。在電源電壓為5V的情況下，輸出電壓可以在0.2~4.8V之間線性變化，信號的線性輸出范圍（outpoutn）可以在-4.6～4.6V之間，與傳統單端輸出相比，信號輸出強度大大提高，同時產品的抗干擾性能也得到了很大的提高。內部集成的DYNAMIC偏置抵消電路使IC不敏感的外部應力和IC封裝應力的影響。芯片封裝標準為SOP8，工作溫度范圍在-20～1259C之間。
