MFRC530是應用于13.56 MHz非接觸式高集成度IC卡讀寫模塊的一員。該模塊利用了先進的調制和解調概念，完全集成了在13.56 MHz下所有類型的被動非接觸式通信方式和協議。MFRC530支持ISO14443A所有層的通信方式。內部的發送器部分不需要增加有源電路就能夠直接驅動近距離操作的天線（可達100 mm）。接收器部分提供一個堅固而有效的解調和解碼電路用于ISO14443A兼容的應答器信號。數字部分處理ISO14443A幀和錯誤檢測（奇偶校驗和CRC）。此外它還支持快速MIFARE典型安全算法，用于驗證MIFARE系列產品。方便的并行接口可直接連接到任何8 bit微處理器，這樣給讀卡器/終端的設計提供了極大的靈活性。此外，它支持SPI接口。
MFRC530的主要特點：
高集成度模擬電路用于IC卡應答信號的解調和解碼;
緩沖輸出驅動器使用最少數目的外部元件連接到天線;
支持ISO14443A;
支持MIFARE雙接口IC卡和MIFARE典型協議;
支持波特率高達424 kHz的非接觸通信;
兼容SPI接口;
靈活的中斷處理;
近距離操作（可達100 mm）;
帶低功耗的硬件復位;
軟件實現掉電模式;
并行微處理器接口帶有內部地址鎖存和IRQ線;
自動檢測微處理器并行接口的類型;
64 byt發送和接收FIFO緩沖區;
面向位和字節的幀;
唯一的序列號;
Crypto1以及可靠的內部非易失性密匙存儲器;
連接到13.56 MHz晶振上的內部振蕩緩沖器具有優化的低相位抖動;
在近距離應用中，發送器采用電壓3.3～5V;
數字部分采用3.3 V或5 V電源
1 內部結構與引腳說明
1.1 內部結構

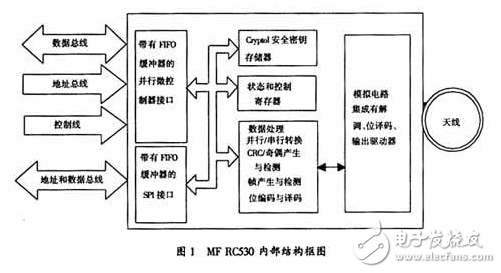

圖1所示為MFRC530的內部結構。
