電子式互感器的組成與基于labview的校驗系統介紹

2017-10-27 | rar | 0.3 MB | 次下載 | 免費

資料介紹

  電子式互感器包括電子式電流互感器和電子式電壓互感器兩種。為了保證電子式互感器的準確度,確保系統安全、穩定,需要對互感器進行校驗。電子式互感器校驗系統用來對電子式互感器的比差和角差進行校驗。

  與傳統互感器相比,電子式互感器在測量原理、結構和輸出信號的方式上發生了根本的變化,其校驗原理和方法與傳統互感器校驗原理和方法完全不同,因此傳統互感器的校驗方法不能應用到電子式互感器的校驗中。

  LabVIEW 是一種圖形化的編程語言(G語言),區別于傳統的文本式的編程語言,它將各種功能封裝成函數模塊,能夠快速建立系統的圖形用戶界面,具有開發效率高,開發周期短的特點,在測試測量、信號處理中的應用非常廣泛。利用LabVIEW開發環境編寫的程序稱為虛擬儀器程序(VirtualInstrument program),簡稱VI。

  本文基于NI公司PCI-4474數據采集板卡以及LabVIEW開發環境建立了電子式互感器的校驗系統,結合同步信號卡和數字信號處理實現對互感器的檢驗。對于校驗10~500kV電壓等級的電子式電壓互感器和額定電流為5~5000A的電子式電流互感器能夠達到萬分之五的精度,具有精度高、性能穩定可靠的特點,滿足對電子式互感器比差和角差校驗的要求。現場測試表明了本文所建立的校驗系統的有效性。

 2.系統組成

  校驗系統由硬件和軟件兩部分組成,系統硬件主要包括以下部分:

  (1)標準電壓、電流(電磁式)互感器(包括升壓、升流器)。使用標準互感器的目的是為校驗系統提供標準輸出信號,且必須可溯源。互感器精度選取0.01級,目的是為了提高系統測量精確度。

  (2)PCI-4474數據采集板卡。該板卡是從事高精度動態和瞬態測量的動態信號采集卡,具有4路同步采樣模擬輸入通道,輸入信號為-10~10VDC.另外,它具有24位分辨率,最高采樣速率達102.4kS/s.

  (3)取樣電阻。選取阻值為80Ω,額定電流為0.05A的取樣電阻,精度為100ppm.

  (4)電壓互感器100V(100/√3V)/4V,精度0.01級;電流互感器5A/0.05A,精度0.01級。

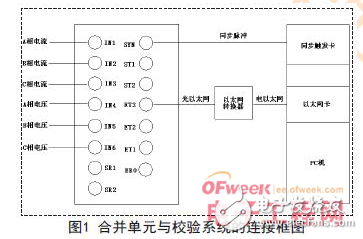

  (5)同步卡:用來同步被試互感器合并單元及標準回路采集卡。

電子式互感器的組成與基于labview的校驗系統介紹
