PLC系統節省輸入輸出點數的方法介紹

2017-11-02 | rar | 0.1 MB | 次下載 | 免費

資料介紹

  輸入點數是按系統輸入信號的數量來確定的。但在實際應用中,通過以下措施可以達到節省PLC輸入點數的目的,下面以FX1N系列PLC來介紹。

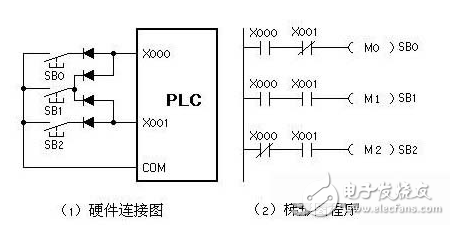

  (1) 組合輸入,對于不會同時接通的輸入信號,可采用組合編碼的方式輸入。如圖,三個輸入信號SB0~SB2只占用兩個輸入點

  PLC系統節省輸入輸出點數的方法介紹

  (2)分組輸入,如下圖,系統有“手動”和“自動”兩種工作方式。用X0來識別使用“自動”還是“手動”操作信號,“手動”時輸入信號為SB0~SB3,如果按正常的設計思路,那么需要X0~X7一共8個輸入點,若按下圖的方法實際,則只需要X1~X4一共4個輸入點。圖中的二極管用來切斷寄生電路。如果圖中沒有二極管,系統處于自動狀態,SB0、SB1、S0閉合S1斷開,這時電流從com端子流出,經SB0、SB1、S0形成寄生賄賂流入X0端子,使輸入位X2錯誤的變為on。各開關串聯了二極管后,切斷了寄生回路,避免了錯誤的產生。但是用應考慮輸入信號強弱。
