基于熱釋電紅外傳感技術的解析

2017-11-06 | rar | 0.3 MB | 次下載 | 免費

資料介紹

  利用熱釋電信號幅值法進行目標測距會產生較大的誤判,因為輸出信號幅值受諸多因素( 目標個體差異、穿著服飾、傳感器安放位置) 的影響。在不附加光學裝置或菲尼爾透鏡時熱釋電傳感器通常僅能夠短距離地感知動目標的存在與否,并不能辨別其出現和距離。使用加裝紅外透鏡的方法將傳感器的感知范圍延伸至 30 m。在對采集到的大量信號進行特征分析后發現模擬信號峰—峰值時間差與動目標距節點間的距離存在線性關系,利用這種關系實現了 30 m 可探測范圍內較高精度的測距。該方法與信號幅值測距法相比,可明顯地提高測距的可靠性和準確性。

 1 熱釋電峰—峰值時間差測距原理

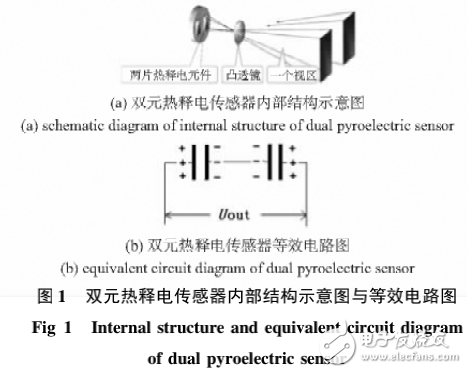

  大多數熱釋電探測器都是由 2 只熱釋電敏感元件通過反極性串聯或并聯( 較少) 方式組成的,其內部結構原理如圖1( a) ,對應的串聯電路原理如圖1( b) 所示[5] 。從理論上來說,當 2 只敏感元件的特性一致時( 平衡性好) ,反極性串聯或并聯的 2 只敏感元件可以抵消近環境背景熱源的干擾,也可以減小相對靜止熱源的外部干擾,在沒能探測到移動目標情況下,熱釋電傳感器也就沒有熱電信號輸出,基本上呈一條直線分布,如圖 2 所示。而對移動的熱源目標具有較高的檢測靈敏度,在探測到移動目標穿越防范區域時,熱釋電傳感器所輸出的熱電信號為一個或多個周期變化的交流信號,如圖 3 所示[6]。

基于熱釋電紅外傳感技術的解析
