本文介紹 FTIR 光纖測定系統。通常進行FTIR 測定時，需要在取樣后，將試樣放入 FTIR的試樣室內。但是，本系統可通過光纖維在裝置外部取光，無須取樣。因此，適合不能在FTIR主機的試樣室進行測定的試樣，比如，燒瓶等容器內的反應監視（in situ 測定），皮膚和臟器等生物體試樣的測定，不能放入試樣室的大型試樣的測定等。

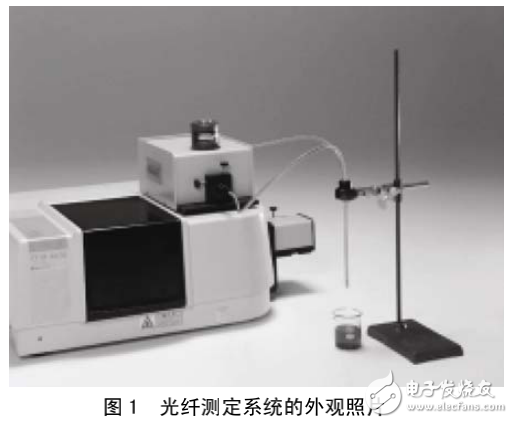

圖 1 是光纖測定系統的外觀照片。紅外干涉光由 FTIR 主機通過硫族玻璃制光纖照射到試樣后，再通過光纖至檢測器進行檢測。測定可采用ATR 法（晶體：ZnSe、Ge）、正反射法和透射法3 種。備有各種相應的探測頭。

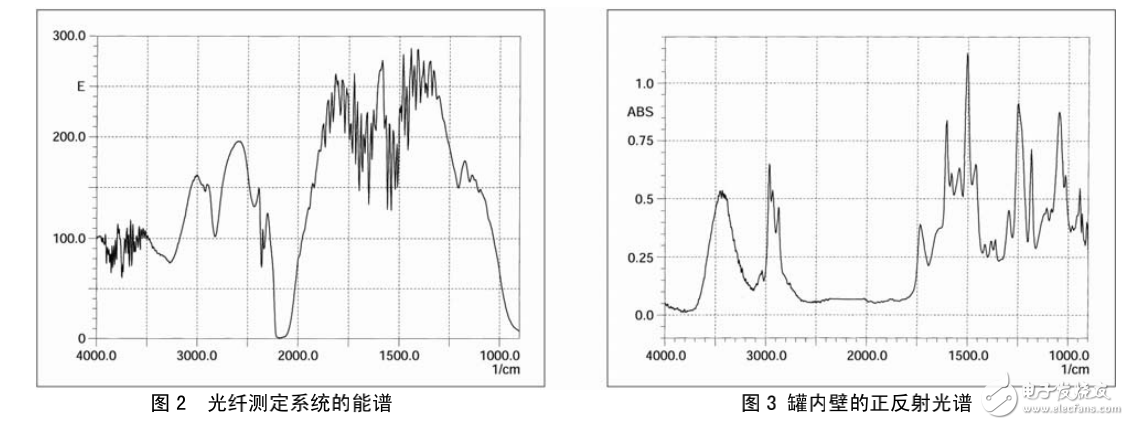

圖 2 是光纖測定系統的能譜圖。硫族元素在2200cm-1附近和 900cm-1以下具有吸收，因此不能獲得該區域的信息，但紅外光譜在重要的3500-2500cm-1和 2000-900cm-1的區域可獲得清晰的光譜，圖 3 是使用正反射探測頭測定清涼飲料水罐內壁涂層的的光譜（2260-2020cm-1校正）。表 1 是光纖的主要規格。
